مانیتورینگ امنیتی آشکارساز مادون قرمز خنک شده MWIR 640x512 12μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xکاربرد | نظارت بر امنیت | فن آوری | تصویربرداری حرارتی مادون قرمز |
---|---|---|---|
محدوده طیفی 8~14μm | 3.7 ~ 4.8μm مگاوات | وضوح | 640x512/12μm |
دمای عملیات | -45℃~+71℃ | NETD | ≤17mK (F2); ≤17mK (F2)؛ ≤18mK (F4) ≤18mK (F4) |
برجسته | مانیتورینگ امنیتی آشکارساز مادون قرمز خنکشده MWIR,آشکارساز مادونقرمز خنکشده با رزولوشن 12 میلیمتری,آشکارساز MWIR 640x512 |
آشکارساز مادون قرمز خنکشده با تصویربرداری حرارتی شفاف MWIR 640x512 / 15μM
آشکارساز مادون قرمز خنکشده با تصویربرداری حرارتی Clear MWIR 640x512 / 15μm

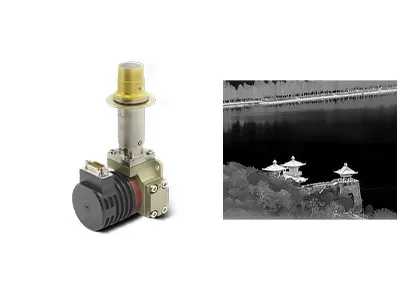

C615M MWIR یکی از آشکارسازهای مادون قرمز خنکشده HgCdTe/MCT است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.دارای محبوب ترین مشخصات 640x512@15μm برای تقریباً همه کاربردهای ممکن مانند سیستم نظارت دوربرد، تصویرگرهای حرارتی دستی، دوربین های تشخیص نشت گاز و غیره است.
C615M RS058 زمانی که با خنک کننده استرلینگ یکپارچه RS058 پیکربندی شود، با اکثر محصولات اصلی مشابه Scorpio قابل تعویض است.طراحی Dewar، ابعاد خنکتر، و رابط مکانیکی/الکتریکی تقریباً یکسان است، به طوری که یکپارچهکنندههای دوربین فقط باید نمونه قدیمی معیوب خود را بیرون بیاورند و C615M RS058 قابل تعویض ما را به راحتی برای پیکربندی داخلی بیشتر متصل کنند.
تصویربرداری واضح و شفاف
• یکنواختی خوب، نرخ پیکسل موثر (99.5٪)
• حساسیت بالا، NETD معمولی کمتر از 17mK
تامین مداوم تضمینی
• رابط استاندارد قابل تعویض
• تولید انبوه، قوام خوب
طراحی شده برای کاربردهای خاص
• طول موج را می توان سفارشی کرد
• شماره F را می توان سفارشی کرد
• سطح نصب را می توان سفارشی کرد
• خنک کننده چندگانه در دسترس است
مدل | C615M MW |
مواد | MCT |
وضوح | 640x512 |
Pixel Pitch | 15 میکرومتر |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
حالت کار | عکس فوری، حالت یکپارچه سازی ITR/IWR.حالت ویندوز؛ضد شکوفه |
ظرفیت شارژ | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
محدوده دینامیکی | ≥75dB |
تعداد خروجی | 4حداکثر 10 مگاپیکسل بر ثانیه در هر خروجی |
NETD | F2: ≤17mK F4: ≤18mK |
نرخ پیکسل موثر | ≥99.5٪ |
پاسخ غیر یکنواخت | ≤8٪ |
نوع کرایو کولر | RS058/RS046 |
مصرف برق ثابت | ≤6W@RS058 ≤5W@RS046 |
حداکثر مصرف برق | ≤12W @ RS058 ≤11W @ RS046 |
منبع تغذیه | RS058: 24 ولت DC RS046: 32 ولت DC |
زمان خنک شدن | ≤6 دقیقه @ RS058 ≤5 دقیقه 30 ثانیه @ RS046 |
وزن | ≤600 گرم @ RS058 ≤350 گرم @ RS046 |
ابعاد (میلی متر) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
دمای کاری | -45 درجه سانتیگراد ~ +71 درجه سانتیگراد |
آشکارساز فروسرخ C615M MWIR به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسوری و غیره استفاده می شود.
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیا استفاده می کند.با توجه به تفاوت تابش بین جسم و محیط پس زمینه و تفاوت تابش هر قسمت از خود جسم، تصویر حرارتی مادون قرمز می تواند نوسان تابش هر قسمت از صحنه را نشان دهد و در نتیجه ویژگی های صحنه را نشان دهد.
2. مزیت تصویربرداری حرارتی مادون قرمز چیست؟
---از طریق تاریکی مطلق ببینید.
---شناسایی تحت استتار.
--- تشخیص برد بلند؛
---تشخیص توزیع گرما؛
--- اندازه گیری دما بدون تماس
--- آگاهی شغلی
3. کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، درمان پزشکی و سایر زمینه های سنتی استفاده می شود.
