| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C615M |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده طیفی 8 ~ 14μm | 3.7 ~ 4.8μm مگاوات | تکنولوژی | تصویربرداری حرارتی مادون قرمز |
|---|---|---|---|
| دمای عملیات | -45℃~+71℃ | قطعنامه | 640x512/15μm |
| حداکثر نرخ فریم | 120 هرتز | NETD | 16mK (F2)؛ 18mK (F4) |
| برجسته کردن | آشکار تصویربرداری حرارتی خنک IR آشکارگر,MWIR دتکتور IR خنک 640x512,15um مجمع خنک کننده یکپارچه Dewar |
||
توضیحات محصول
خلاصه ی محصول

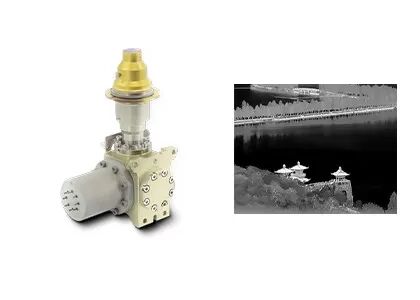

C615M MWIR یک آشکارگر مادون قرمز خنک HgCdTe (MCT) با عملکرد بالا است که توسط SensorMicro توسعه یافته است.برای طیف وسیعی از کاربردهای مختلف طراحی شده است از جمله سیستم های نظارت دوربرد، دوربین های حرارتی دستی و دوربین های تشخیص نشت گاز.

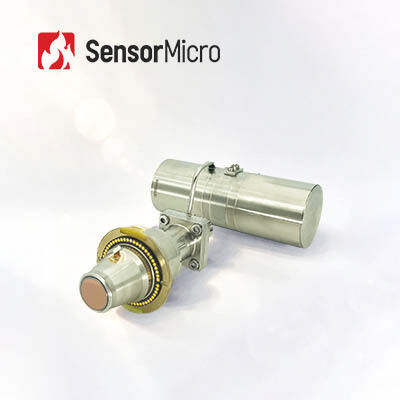

پیکربندی C615M RS058 هنگامی که با کولر استرلینگ یکپارچه RS058 مجهز می شود با اکثر محصولات اصلی شبیه Scorpio قابل تعویض است. طراحی Dewar، ابعاد کولر،و رابط های مکانیکی / الکتریکی تقریبا یکسان هستند، اجازه می دهد تا یکپارچه سازنده دوربین به سادگی همتای معیوب موجود خود را با C615M RS058 جایگزین کنند و با پیکربندی داخلی ادامه دهند.
ویژگی های اصلی
کیفیت تصویر
- یکپارچگی تصویر عالی با نرخ پیکسل موثر > 99.5٪
- FPA به طور گسترده ای پذیرفته شده که عملکرد تصویربرداری واضح و صاف را ارائه می دهد
انعطاف پذیری بالا و تامین قابل اطمینان
- رابط های استاندارد با قابلیت تعویض پلاگ و پلی
- تولید انبوه با ثبات قوی و تحویل پایدار
تنظیمات انعطاف پذیر برای نیازهای خود
- گزینه های قابل تنظیم برای محدوده پاسخ طیف، F-number و رابط نصب
- انواع مختلف یخچال های سرد برای نیازهای مختلف کاربرد
مشخصات محصول
| مدل | C615M MWIR Detector خنک کننده مادون قرمز |
|---|---|
| مواد حساس | MCT |
| قطعنامه | 640×512 |
| اندازه پیکسل | 15 μm |
| پاسخ طیف | 3.7 μm ± 0.2 μm ️ 4.8 μm ± 0.2 μm |
| حالت کار | عکس فوری؛ حالت های ادغام ITR/IWR؛ حالت ویندوز؛ ضد شکوفایی |
| ظرفیت شارژ | 6.36 Me− (ITR) ، 4.99 Me− (IWR) |
| محدوده پویا | ≥ 75 دبیل |
| کانال خروجی | 4؛ تا 10 مگاهرتز در هر خروجی |
| حداکثر سرعت فریم | 120 هرتز |
| NETD معمولی | F2: 16 mK؛ F4: 18 mK |
| نرخ پیکسل موثر | ≥ 99.76٪ |
| عدم یکسانی پاسخ | ≤ 8% |
| کریو کولر قابل تنظیم | RS058 -- RS046 -- LS734 |
| نوع کریو کولر | یخچال سرد روتاری استرلینگ. |
| مصرف برق ثابت (23 درجه سانتیگراد) | ≤ 6 ولت ≤ 5 ولت ≤ 10 ولت |
| حداکثر مصرف برق (71 درجه سانتیگراد) | ≤ 12 ولت ≤ 11 ولت ≤ 45 ولت |
| منبع برق | 24 ولت DC 32 ولت DC 24 ولت DC |
| زمان خنک شدن (23°C) | ≤6 دقیقه. ≤5 دقیقه 30 ثانیه. ≤4 دقیقه. |
| حداکثر اندازه (ملی متر) | 145×58.5×71 120×46.5×81.5 کمپرسور: Φ46×122 Dewar: Φ40×114 |
| وزن (g) | ≤ 600٬٬ ≤ 350٬ ≤ 1200 |
| دمای کار | -45 درجه سانتیگراد +71 درجه سانتیگراد |
کاربردهای صنعتی
آشکارگر مادون قرمز خنک شده کریوژن C615M MWIR به طور گسترده ای در بسیاری از زمینه ها استفاده می شود، از جمله:
- آزمایش غیر مخرب (NDT)
- نظارت بر محیط زیست
- نظارت از راه دور
- تحقیقات علمی
در مورد SensorMicro
با تمرکز بر فناوری تصویربرداری حرارتی مادون قرمز، SensorMicro در ارائه یک نمونه کار جامع از محصولات اصلی، از جمله آشکارسازان مادون قرمز با عملکرد بالا و غیر خنک، تخصص دارد.ماژول های حرارتیاین محصولات به عنوان "چشمان" درک حرارتی عمل می کنند و طیف گسترده ای از صنایع را با راه حل های قابل اعتماد و کارآمد مادون قرمز توانمند می کنند.
پرسش های مکرر
1تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز یک روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند.این تابش مادون قرمز نامرئی را به یک تصویر حرارتی مادون قرمز قابل مشاهده تبدیل می کند که توزیع دمای سطح هدف را نشان می دهداجسام مختلف و حتی قسمت های مختلف از یک جسم دارای توانایی های تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
2از تصویربرداری مادون قرمز برای چه چیزی استفاده میشه؟
- دید شبانه
- جستجو و نجات
- آزمایش غیر مخرب
- پیشگیری از اپیدمی
- ترموگرافی
- امنیت و نظارت
- آتش نشانی
- و خیلی بیشتر...
3ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی به طور معمول شامل یک آشکارساز مادون قرمز، یک لنز مادون قرمز و لوازم الکترونیکی سخت افزاری با نرم افزار و الگوریتم های جاسازی شده است.حداقل واحد دستگاه تصویربرداری حرارتی است.
