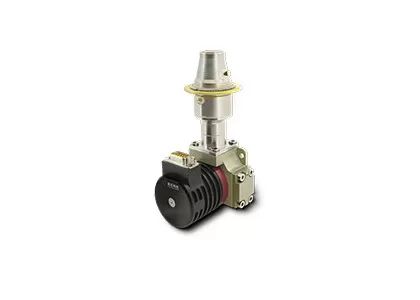

ماژول خنک کننده داخلی دِوار 640x512/15 میکرومتر فشرده برای ادغام سریع آشکارساز مادون قرمز
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C615H |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| کریو کولر | LS711H/RS028 | قطعنامه | 640x512/15μm |
|---|---|---|---|
| دمای عملیاتی | -45℃~+71℃ | حداکثر نرخ فریم | 100 هرتز |
| NETD | 20mK (F2/F4) | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| برجسته کردن | آشکارساز مادون قرمز MCT 320x256,یکپارچه سازی سریع آشکارساز مادون قرمز MCT,مجموعه کولر Dewar مجتمع MWIR |
||
توضیحات محصول
توضیحات محصول
این آشکارساز مادون قرمز خنک شده C615H HOT که برای سیستم‌های تصویربرداری حرارتی فشرده نسل بعدی طراحی شده است، از فناوری سنسور Superlattice نوع II و مکانیک کرایو کولر خطی بهره می‌برد. این دستگاه با آرایه صفحه کانونی 640 × 512 با پیکسل 15 میکرومتری که در دمای 150 کلوین کار می‌کند، کیفیت تصویربرداری درجه یک را با مزایای قابل توجه SWaP متعادل می‌کند.
دیوار مینیاتوری (φ33 × 37.5 × 70 میلی‌متر) و کرایو کولر (φ26 × 55.8 میلی‌متر) ادغام مکانیکی را ساده می‌کنند. با وزن تنها 235 گرم و توان پایدار 3 وات، همراه با خنک‌سازی سریع 2.5 دقیقه‌ای و MTTF ≥ 25,000 ساعت، قابلیت اطمینان بالایی را ارائه می‌دهد و هزینه‌های نگهداری مداوم را برای راه‌حل‌های نهایی تصویربرداری حرارتی کاهش می‌دهد.
ویژگی‌های اصلی
طراحی بهینه شده SWaP
- اندازه دیوار: φ33 × 37.5 × 70 میلی‌متر؛ کرایو کولر: φ26 × 55.8 میلی‌متر، امکان ادغام انعطاف‌پذیر را فراهم می‌کند
- وزن به 235 گرم کاهش یافته؛ مصرف برق پایدار به 3 وات کاهش یافته است
خنک‌سازی سریع، راه‌اندازی سریع
- زمان خنک‌سازی به کوتاهی 2.5 دقیقه
عمر طولانی، عملکرد کارآمد
- MTTF ≥ 25,000 ساعت
مشخصات محصول
| پارامتر | مشخصات |
|---|---|
| مدل | C615H |
| ماده حساس | T2SL |
| رزولوشن | 640 × 512 |
| اندازه پیکسل | 15 میکرومتر |
| پاسخ طیفی | 3.7 ± 0.2 میکرومتر ~ 4.8 ± 0.2 میکرومتر |
| NETD معمولی | 20 میلی‌کلوین (F2/F4) |
| حداکثر نرخ فریم | 100 هرتز |
| نرخ پیکسل مؤثر | ≥ 99.76% |
| عدم یکنواختی پاسخ | ≤ 8% |
| دمای عملیاتی | -45 درجه سانتی‌گراد ~ +71 درجه سانتی‌گراد |
| کرایو کولر | LS711H | RS028 |
| زمان خنک‌سازی (23 درجه سانتی‌گراد) | ≤ 3 دقیقه | ≤ 2.5 دقیقه |
| حداکثر مصرف برق (71 درجه سانتی‌گراد) | ≤ 12 وات | ≤ 12 وات |
| مصرف برق پایدار (23 درجه سانتی‌گراد) | ≤ 3 وات | ≤ 3.5 وات |
| اندازه (میلی‌متر) | کرایو کولر: φ26 × 55.8 | 86 × 43 × 57 دیوار: 33 × 37.5 × 70 |
| وزن (گرم) | ≤ 235 | ≤ 250 |
کاربردهای صنعتی
آشکارساز مادون قرمز خنک شده با کرایوژنیک C615H MWIR به طور گسترده در بسیاری از زمینه‌ها مانند NDT، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و موارد دیگر استفاده می‌شود.
درباره ما
SensorMicro به عنوان یک تولید کننده و ارائه دهنده خدمات پیشرو در جهان در زمینه آشکارسازهای مادون قرمز، سال‌ها تجربه عمیق در راه‌حل‌های تصویربرداری حرارتی مادون قرمز دارد. با هدایت فلسفه اصلی "SensorMicro, Sense More" و با انگیزه نیازهای کاربر، ما متعهد به آزادسازی پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با کارایی بالا و خدمات حرفه‌ای به مشتریان در سراسر جهان هستیم.
سوالات متداول
1. ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و مؤثر از روش تشخیص غیرتهاجمی مبتنی بر تشخیص دمای سطح جسم است. تابش مادون قرمز (IR) ساطع شده از یک جسم ثبت و به صورت نقشه توزیع دما تجسم می‌شود.
2. از ترموگرافی مادون قرمز برای چه مواردی می‌توان استفاده کرد؟
تصویر حرارتی مادون قرمز را می‌توان برای بازرسی خانه، تعیین نقص‌های ساختاری، عیوب الکتریکی، عیوب مکانیکی، تغییرات فیزیولوژیکی در انسان و حیوانات و موارد دیگر استفاده کرد.
3. مزایای ترموگرافی مادون قرمز چیست؟
- برای تست غیر مخرب، تست ساده و پاسخ سریع بدون آسیب است که منجر به صرفه‌جویی در هزینه‌ها، افزایش بهره‌وری کار و کاهش نیروی انسانی و استهلاک تجهیزات می‌شود.
- برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان بسیار کارآمد است - 100٪ ایمن، بدون تابش و درد، که آن را به ابزاری ایده‌آل برای غربالگری اولیه سلامت تبدیل می‌کند.
