| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C615S |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| تکنولوژی | مادون قرمز | محدوده طیفی | 7.7 ~ 9.4 (LW) |
|---|---|---|---|
| مواد | T2SL | اندازه | 148x58.5x71mm |
| قطعنامه | 640x512 / 15μm | حداکثر نرخ فریم | 220 هرتز |
| برجسته کردن | آشکارساز مادون قرمز خنک کننده LWIR با حساسیت بالا,کاربرد امنیتی آشکارساز مادون قرمز خنک کننده LWIR,دوربین امنیتی حرارتی RS058 |
||
توضیحات محصول
مروری بر محصول

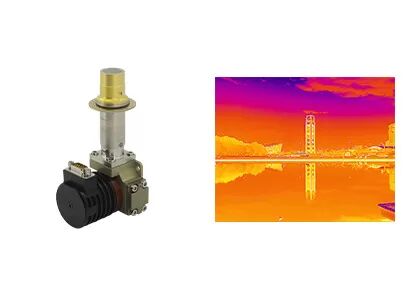

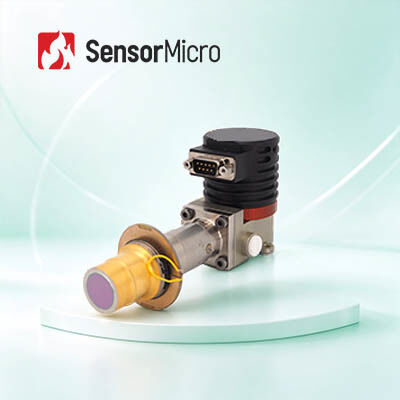

آشکارساز مادون قرمز خنک شونده C615S LWIR دارای رزولوشن 640×512 با پیکسل 15 میکرومتر است. این محصول بر اساس فناوری پیشرو در جهان Superlattice Type II (T2SL) ساخته شده است که قابلیت تولید انبوه را فراهم می کند و در نهایت با قیمتی مقرون به صرفه تر بدون افت عملکرد، به کاربران سود می رساند. اندازه و رابط استاندارد صنعتی به یکپارچه‌سازان اجازه می‌دهد تا بدون سرمایه‌گذاری بیشتر در تحقیق و توسعه، به پیشرفته‌ترین فناوری T2SL روی آورده و از آن بهره‌مند شوند.
با رزولوشن 640×512 و پیکسل کاهش یافته 15 میکرومتر، C615S تصویربرداری واضح و عملکرد برتر را ارائه می دهد. این محصول از پیشرفته ترین فناوری، بازده کوانتومی بالا، نرخ فریم بالا، حساسیت بالا، نویز کم و عدم یکنواختی عالی برخوردار است.
آشکارساز مادون قرمز ابرشبکه C615S LWIR بدون ترس از تداخل، برای تشخیص هدف در پس زمینه های پیچیده، مانند کشتی ها در دریا در صحنه هایی با انعکاس نور بر روی سطح آب، هواپیماها در برابر آسمان ابری و محیط های چالش برانگیز مشابه مناسب است.
ویژگی های اصلی
تشخیص موج بلند، مصون از تداخل
- قابلیت نفوذ قوی در شن و ماسه و گرد و غبار، سازگار با محیط های پیچیده
- تحت تأثیر خیرگی نور شدید خورشید یا سطوح آب قرار نمی گیرد
- قابلیت بهبود یافته برای تشخیص اجسام با دمای پایین
فناوری T2SL برای پیشبرد روندهای صنعت
- بازده کوانتومی بالاتر با حساسیت برتر
- نویز کم و عدم یکنواختی عالی
تطبیق پذیری بالا، عرضه پایدار
- عدد F قابل تنظیم
- کیفیت ثابت در تولید انبوه
مشخصات محصول
| مدل | آشکارساز مادون قرمز خنک شونده C615S LWIR |
|---|---|
| ماده حساس | T2SL |
| رزولوشن | 640×512 |
| اندازه پیکسل | 15 میکرومتر |
| پاسخ طیفی | 7.7 میکرومتر±0.2 میکرومتر تا 9.4 میکرومتر±0.3 میکرومتر |
| حالت کار | Snapshot؛ حالت های ITR/Interlace & Binning؛ حالت Windows؛ Anti-blooming |
| ظرفیت بار | ITR: 12.22Me-/6.67Me- Interlace & binning: 24.44Me-/13.33Me- |
| محدوده دینامیکی | ITR: ≥76dB Interlace & binning: ≥77dB |
| کانال خروجی | 4؛ تا 22.5 مگاهرتز در هر خروجی |
| حداکثر نرخ فریم | 220 هرتز |
| NETD معمولی | 25mK (F2 ITR) 22mK (F2 Interlace & binning) |
| نرخ پیکسل موثر | ≥99.5% |
| عدم یکنواختی پاسخ | ≤8% |
| کریوکولر قابل تنظیم | RS058F |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤8 وات |
| حداکثر مصرف برق (71 درجه سانتیگراد) | ≤20 وات |
| منبع تغذیه | 24 ولت DC |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤5 دقیقه 30 ثانیه |
| حداکثر اندازه (میلی متر) | 148×58.5×71 |
| وزن (گرم) | ≤570 |
| دمای عملیاتی | -45 درجه سانتیگراد تا +71 درجه سانتیگراد |
کاربردهای صنعتی
سنسور IR خنک شونده C615S LWIR به طور گسترده در بسیاری از زمینه ها مانند تست غیر مخرب (NDT)، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و موارد دیگر استفاده می شود.
شریک مورد اعتماد شما در سنجش مادون قرمز
- تخصص فنی عمیق با سالها تجربه در تحقیق، توسعه و کاربرد فناوری سنسور مادون قرمز، ما قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی و تست، و همچنین یکپارچه سازی سیستم ایجاد کرده ایم. پایه محکم ما به ما امکان می دهد تا به طور مداوم محصولات نوآورانه و قابل اعتماد را ارائه دهیم که نیازهای در حال تحول بازار را برآورده می کنند.
- تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز ما متعهد به پیشبرد پیشرفت های تکنولوژیکی در تصویربرداری حرارتی هستیم و دائماً مرزهای NETD، SWaP و دمای عملیاتی را جابجا می کنیم. محصولات ما به طور مداوم در کاربردهایی در امنیت، نظارت صنعتی، سیستم های هوشمند و موارد دیگر پیشرو هستند.
- پورتفولیوی متنوع محصولات با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد، ما طیف گسترده ای از اجزای تشخیص مادون قرمز - هم خنک شونده و هم بدون خنک کننده - را ارائه می دهیم و راه حل های سفارشی برای طیف گسترده ای از صنایع ارائه می دهیم.
- اعتبارسنجی قابلیت اطمینان دقیق، تضمین کیفیت را تضمین می کند با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما در طول تولید تحت چندین روش تست قرار می گیرند تا از پایداری و قابلیت اطمینان طولانی مدت اطمینان حاصل شود.
- پشتیبانی فنی حرفه ای و خدمات توسعه مشترک تیم مهندسی ما از نزدیک با تیم های تحقیق و توسعه و محصول مشتریان همکاری می کند تا یکپارچه سازی سیستم را تسریع کند، کارایی را بهبود بخشد و زمان عرضه به بازار را کوتاه کند. موفقیت شما ماموریت مشترک ماست.
سوالات متداول
1. آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی چیست؟
امواج مادون قرمز توسط چشم انسان قابل مشاهده نیستند. آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی یک دستگاه نوری-الکتریکی است که به تابش مادون قرمز و انرژی حرارتی واکنش نشان می دهد، آن را به یک سیگنال الکتریکی تبدیل می کند و سپس تصاویر حرارتی قابل مشاهده را خروجی می دهد.
2. WLP چیست؟
WLP به بسته بندی در سطح ویفر اشاره دارد. این فرآیند تکمیل بسته بندی خلاء بالا مستقیماً بر روی کل ویفر MEMS، سپس خراش دادن و برش برای ساخت یک سنسور مادون قرمز منفرد است. همراه با بسته بندی فلزی و بسته بندی سرامیکی، اینها سه فرمت بسته بندی اصلی برای آشکارسازهای مادون قرمز بدون خنک کننده هستند.
3. مزیت WLP چیست؟
آشکارسازهای IR WLP به طور ویژه برای برآورده کردن نیازهای کوچک سازی و کم هزینه برای کاربرد فناوری مادون قرمز در بازار الکترونیک مصرفی طراحی شده اند. ما اکنون انواع راه حل های ماژول مادون قرمز WLP را برای تقویت برنامه های جدید در بازارهای نوظهور ارائه می دهیم.
