ماژول تصویربرداری حرارتی فوق فشرده با وضوح 256×192، اندازه پیکسل 12 میکرومتر، برای دوربین حرارتی پلاگین

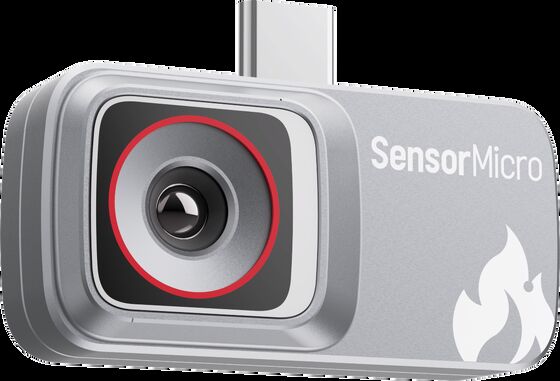

  • Portable 256×192 Resolution 12μm Pixel Size Ultra-compact Thermal Imaging Module for Plug-in Thermal Camera
محل منبع ووهان
نام تجاری 256×192/12μm
گواهی CE, FCC, RoHS
شماره مدل iMC212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
داده های خروجی 14 بیت خام NETD ≤50 میلیون
اندازه پیکسل 12 میکرومتر لنز (HFOV/FL) 56 درجه / 3.2 میلی متر
دقت اندازه گیری دما بیشتر از ± 2 ℃ / ± 2٪ دمای عملیاتی -20℃-60℃
برجسته کردن

ماژول تصویربرداری حرارتی قابل حمل,ماژول تصویربرداری حرارتی فوق فشرده

,

Ultra-compact Thermal Imaging Module
پیام بگذارید
توضیحات محصول
ماژول تصویربرداری حرارتی 256*192/12μm LWIR غیر خنک کننده قابل حمل با طراحی فوق کمپیکت
ماژول مینیاتوری مادون قرمز iMC212 بر اساس ماژول TIMO212 توسعه یافته خود ساخته شده است، که برای برنامه های پایانی تلفن همراه هدف قرار گرفته است.پشتیبانی از خروجی مستقیم تصاویر حرارتی و ماتریس های دمایی بدون نیاز به کالیبراسیون دماییماژول فوق کمپکت iMC یک راه حل مقرون به صرفه و کم مصرف است.این فرآیند ادغام و توسعه را ساده می کند، کاهش موانع فنی برای پیاده سازی فناوری تصویربرداری حرارتی مادون قرمز.
ویژگی های اصلی
قابل حمل و مقرون به صرفه
  • مجهز به یک کشنده مادون قرمز 256*192/12μm که خود توسعه داده شده و مزایای قابل توجهی در هزینه ارائه می دهد
  • طراحی بسیار جمع و جور، ایده آل برای دستگاه های تلفن همراه و قابل حمل
ساختار محکم، عملکرد قابل اعتماد
  • جفت با یک صفحه پردازش ISP و الگوریتم تصویر هوشمند برای خروجی تصاویر حرارتی و ماتریس های دمایی به طور مستقیم
  • در اجزای ساختاری برای افزایش قابلیت اطمینان و کمال
رابط های اصلی، توسعه آسان
  • ارائه رابط خروجی ویدیوی دیجیتال USB 2.0 استاندارد و به طور گسترده ای سازگار
  • داده های دمای کالیبوری شده در کارخانه، که نیاز به توسعه اضافی را حذف می کند
مشخصات فنی
مدل iMC212
قطعنامه 256*192
اندازه پیکسل 12μm
پاسخ طیف 8 تا 14μm
NETD ≤50mK
داده های خروجی 14bit خام
نرخ فریم 25 هرتز
حالت فوکوس تمرکز آزاد
لنز (HFOV/FL) 56°/3.2mm
رابط ویدیویی دیجیتال USB20
ولتاژ کار 3.3V±0.1V
مصرف برق معمولی 300 ميلي وات
محدوده اندازه گیری دمای -20°C~+550°C (-20°C~+150°C)
دقت اندازه گیری دمای بیشتر از ±2°C / ±2٪
دمای کار -20°C تا 60°C
رطوبت ۵٪ تا ۸۵٪
دمای ذخیره سازی -45°C تا +85°C
گواهینامه CE، FCC، RoHS
ظرفیت تولید
تکنولوژی های آشکارساز مادون قرمز داخلی
  • 8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
  • 8 اینچ 0.5μm MCT خنک کش های مادون قرمز
  • آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا
  • 6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
  • 30تاسیسات تولید نیمه هادی
  • 20مساحت اتاق های تمیز
پرسش های مکرر
دوربین های حرارتی پلاگین می توانند در چه زمینه های کاربردی استفاده شوند؟
تلفن هوشمند متصل شده:نگهداری خانه (شناخت نشت آب، نقاط گرم الکتریکی، یا شکاف های عایق بندی دیوار) ؛ فعالیت های در فضای باز (بحری شب، ردیابی حیوانات وحشی) ؛ کنترل درجه حرارت بدون تماس.
لپ تاپ/تبلت متصل:نظارت شبانه (شناخت اهداف انسانی / وسایل نقلیه بدون نور قابل مشاهده) ؛ امنیت محیط برای خانه ها یا مشاغل کوچک.
غربالگری درجه حرارت قابل حمل:تشخیص تب در فضاهای عمومی؛ مراقبت های دامپزشکی (بررسی دمای بدن حیوانات).
متصل به سیستم های اطلاعات و سرگرمی داخل خودرو:افزایش دید رانندگی شبانه (دریافت عابرین پیاده یا موانع خارج از محدوده چراغ های جلو) به عنوان یک ابزار مکمل برای ADAS (سیستم های پیشرفته کمک به راننده).
