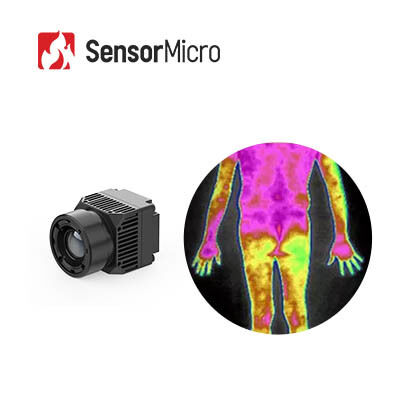

ماژول تصویربرداری حرارتی LWIR با رزولوشن ۶۴۰×۵۱۲ و اندازه پیکسل ۸ میکرومتر برای اندازهگیری دمای پزشکی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512/8μm | NETD | ≤30mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 21mm×21mm×31.5mm |
| نرخ فریم دیجیتال | 25 هرتز | زمان راه اندازی | ≤6s |
| برجسته کردن | دوربین حرارتی PLUG417S برای تشخیص تب,دوربین حرارتی 400x300 برای تشخیص تب,ماژول حرارتی LWIR خنک نشده |
||
توضیحات محصول
ماژول تصویربرداری حرارتی فروسرخ موجبلند (LWIR) غیرسردشونده VOx با ابعاد ۵۱۲×۶۴۰ / ۸ میکرومتر برای کاربردهای پزشکی
نمای کلی محصول
ماژول iHA608W یک هسته دوربین فروسرخ غیرسردشونده بسیار کاربردی است که میان عملکرد بالا و هزینه کم تعادل برقرار میکند. این ماژول دارای دتکتور فروسرخ ۸ میکرومتری با رزولوشن بالای ۵۱۲×۶۴۰ و الگوریتمهای اندازهگیری دمای پزشکی حرفهای است که دستیابی به اندازهگیری دقیق غیرتماسی دما با دقت ۰.۵± درجه سانتیگراد و خروجی تصویربرداری حرارتی باکیفیت را امکانپذیر میسازد.
برخلاف ماژولهای گرانقیمت ردهبالا، این ماژول عملکرد اصلی تشخیص پزشکی را حفظ کرده و در عین حال از طراحی ساختاری ساده و بهینهای بهره میبرد. بدنه سبکوزن و مینیاتوری آن هزینههای ساخت تجهیزات را کاهش میدهد و رابطهای عمومی به همراه منابع کامل توسعه، آستانه تحقیق و توسعه (R&D) را برای شرکتها به میزان چشمگیری پایین میآورند. این امر آن را به راهکاری مقرونبهصرفه و ایدهآل برای توسعه تجهیزات سنجش دما در مقیاس کوچک و متوسط تبدیل میکند.
ویژگیهای اصلی
- کاهش هزینه و افزایش بهرهوری: طراحی ساختاری بهینهشده هزینههای مواد و مونتاژ را بدون افت عملکرد اصلی کاهش میدهد
- حفظ عملکرد اصلی پزشکی: دقت اندازهگیری دمای حرفهای ۰.۵± درجه سانتیگراد و قابلیت تصویربرداری حرارتی با وضوح بالا را حفظ میکند
- آستانه ورود پایین برای تحقیق و توسعه: پشتیبانی فنی کامل از طریق SDK به شرکتها کمک میکند تا محصولات جدید را بهسرعت روانه بازار کرده و سهم بازار را تصاحب کنند
- سبکوزن و کمحجم: ابعاد کوچک موجب صرفهجویی در فضای داخلی تجهیزات شده و حجم و وزن کلی محصول را کاهش میدهد
مشخصات محصول
| مدل | iHA608W |
|---|---|
| شاخصهای دتکتور فروسرخ | |
| ماده حساس | VOx |
| رزولوشن | ۶۴۰×۵۱۲ |
| اندازه پیکسل | ۸ میکرومتر |
| پاسخ طیفی | ۸ تا ۱۴ میکرومتر |
| NETD معمول | ≤۳۰ میلیکلوین |
| پردازش تصویر | |
| نرخ فریم دیجیتال | ۲۵ هرتز |
| زمان راهاندازی | ≤۶ ثانیه |
| ویدئوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | پزشکی/شبهرنگ |
| نرمافزار رایانه | |
| نرمافزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| اندازهگیری دما | |
| دمای کاری | ۱۰+ تا ۵۰+ درجه سانتیگراد |
| محدوده اندازهگیری دما | ۳۲+ تا ۴۲+ درجه سانتیگراد |
| دقت اندازهگیری دما | ۰.۵±≤ درجه سانتیگراد (پس از ۲ دقیقه گرم شدن، دمای محیط ۳±۲۳ درجه سانتیگراد، هدف ۳۲ تا ۴۲ درجه سانتیگراد) |
| فاصله اندازهگیری | ۰.۵ تا ۵ متر؛ پشتیبانی از اندازهگیری دما در فواصل مختلف از طریق SDK |
| SDK | پشتیبانی از SDK برای ویندوز/اندروید/لینوکس، تجزیه و تحلیل جریان ویدئو، کنترل ماژول، اندازهگیری جامع دمای آرایه، تصویربرداری حرارتی، تنظیم پنجره دما، یکپارچهسازی چندگانه |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | USB (Type-C) |
| رابط ارتباطی | USB |
| رابط ویدئوی دیجیتال | USB 2.0 |
| ولتاژ تغذیه | ۵ ولت ± ۰.۵ |
| توان مصرفی معمول | ۰.۶ وات |
| لنز نوری | |
| فاصله کانونی | ۴ میلیمتر |
| نوع لنز | فوکوس ثابت آترمال |
| F/# | ۱ |
| میدان دید (افقی × عمودی) | ۶۹.۲°×۵۵.۴° |
| مشخصات مکانیکی | |
| ابعاد (شامل لنز) | ۲۱ میلیمتر × ۲۱ میلیمتر × ۳۱.۵ میلیمتر (شامل لنز ۴ میلیمتری) |
| وزن (شامل لنز) | ۲۵ گرم ± ۲ (شامل لنز ۴ میلیمتری) |
| سازگاری محیطی | |
| دمای کاری | ۱۰- تا ۵۰+ درجه سانتیگراد |
| دمای نگهداری | -۴۵ تا +۸۵ درجه سانتیگراد |
| رطوبت | ۵٪ تا ۹۵٪، غیرمتراکم |
| لرزش | ۵.۳۵ grms، لرزش تصادفی، ۳ محوره |
| ضربه | موج نیمهسینوسی، 40g/11ms، جهت ضربه، ۳ محور، ۶ جهت |
| ESD | تخلیه تماسی ۶ کیلوولت؛ تخلیه در هوا ۸ کیلوولت |
| گواهینامهها | |
| گواهینامههای زیستمحیطی | ROHS2.0/REACH |
کاربردهای صنعتی
دوربین حرارتی iHA608W بهطور گسترده در اندازهگیری دمای بدن انسان و کاربردهای غربالگری تب و دمای بالای بدن استفاده میشود.
مزایای ما
- طیف جامع محصولات: تنوع گستردهای از قالبهای محصول شامل دتکتورهای فروسرخ، هستههای دوربین و ماژولها برای برآوردن نیازهای مختلف یکپارچهسازی
- تنوع غنی محصولات: ترکیبات متعددی از رزولوشن آرایه، اندازه پیکسل، باندهای موجی و گزینههای لنز، انعطافپذیری بیشتری را برای کاربردهای گوناگون فراهم میکند
- عملکرد برجسته: تصویربرداری شفاف، ابعاد جمعوجور، مصرف انرژی پایین، حساسیت بالا و قابلیت اطمینان فوقالعاده—طراحیشده برای عملکرد در انواع چالشهای محیطی
- یکپارچهسازی آسان: گزینههای ارتباطی متعدد، یکپارچهسازی را آسان کرده و امکان توسعه سریع در حوزههای کاربردی گوناگون را فراهم میسازد
پرسشهای متداول
۱. دتکتورهای فروسرخ آرایه صفحه کانونی در چه صنایعی کاربرد دارند؟
دتکتور صفحه کانونی فروسرخ جزء اصلی سیستم تصویربرداری حرارتی و کلید شناسایی، تشخیص و تحلیل اطلاعات فروسرخ اجسام است. این قطعه کاربردهای گستردهای در ترافیک، بازرسی، پایش امنیتی، هواشناسی، پزشکی و سایر صنایع دارد.
۲. ویژگیهای دتکتورهای صفحه کانونی فروسرخ سردشونده و غیرسردشونده چیست؟
دتکتورهای صفحه کانونی فروسرخ به دو دسته دتکتورهای سردشونده و غیرسردشونده تقسیم میشوند. دتکتور فروسرخ سردشونده در محیط خلأ با دمای پایین کار میکند، حساسیت بسیار بالایی دارد و میتواند تفاوتهای دمایی بسیار جزئی را تشخیص دهد؛ در حالی که دتکتور صفحه کانونی فروسرخ غیرسردشونده نیازی به محیط برودتی ندارد و در دمای اتاق کار میکند.
