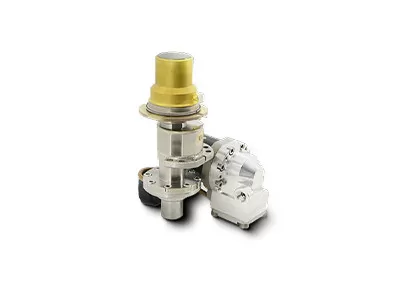

آشکارساز مادون قرمز خنک شده گرم 640x512 15μm برای ادغام سریع و آشکارساز مادون قرمز خنک شده FPA
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C615H |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| مواد | T2SL | قطعنامه | 640x512/15μm |
|---|---|---|---|
| NETD | 20mK (F2/F4) | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| دمای عملیاتی | -45℃~+71℃ | حداکثر نرخ فریم | 100 هرتز |
| برجسته کردن | آشکارساز حرفه ای MCT Ir,آشکارساز MCT IR خنک کننده,MCT Ir Detector 320x256 |
||
توضیحات محصول
توضیحات محصول
طراحی شده بر روی پیشرفته نوع دوم تکنولوژی سنجش Superlattice همراه با یک طراحی بهینه شده cryocooler خطی،C615H آشکارساز IR خنک شده با HOTدارای رزولوشن 640×512 و اندازه پیکسل 15 μm است. با افزایش دمای کار صفحه فوکال به 150 K در حالی که عملکرد برتر را حفظ می کند،این باعث می شود که مزایای SWaP در کلاس خود را از بین ببرد، وزن سبک 235g، و صرفا مصرف انرژی پایدار 3W. با یک چرخه خنک کننده سریع 2.5 دقیقه و حداقل 25،000 ساعت عمر MTTF،دوار کوچک و خنک کننده یخچال انعطاف پذیر را امکان پذیر می کند، پاسخگویی به نیازهای بازار برای راه حل های تصویربرداری حرارتی قوی با هزینه های کل مالکیت پایین.
ویژگی های اصلی
طراحی بهینه شده SWaP
- اندازه Dewar: φ33 × 37.5 × 70 mm؛ Cryocooler: φ26 × 55.8 mm، اجازه می دهد تا ادغام انعطاف پذیر
- وزن به 235 گرم کاهش یافته است؛ مصرف انرژی پایدار به 3 وات کاهش یافته است
سرد شدن سریع، شروع سریع
- زمان خنک شدن به اندازه 2.5 دقیقه
طول عمر طولانی تر، عملکرد کارآمد
- MTTF ≥ 25000 ساعت
مشخصات محصول
| پارامتر | مشخصات |
|---|---|
| مدل | C615H |
| مواد حساس | T2SL |
| قطعنامه | 640×512 |
| اندازه پیکسل | 15 μm |
| پاسخ طیف | 3.7±0.2 μm ~ 4.8±0.2 μm |
| NETD معمولی | 20 mK (F2/F4) |
| حداکثر سرعت فریم | 100 هرتز |
| نرخ پیکسل موثر | ≥99.76٪ |
| عدم یکسانی پاسخ | ≤8٪ |
| دمای کار | -45°C ~ +71°C |
| یخچال سرد | LS711H. |
| زمان خنک شدن (23°C) | ≤3 دقیقه. ≤2.5 دقیقه. |
| حداکثر مصرف برق (71 درجه سانتیگراد) | ≤12 ولت |
| مصرف برق ثابت (23 درجه سانتیگراد) | ≤3 ولت |
| اندازه (ملی متر) | کريوکولر: φ26×55.8 دیور: 33×37.5×70 |
| وزن (g) | ≤235 |
توجه: مشخصات قابل تغییر بدون اطلاع است. مقادیر نشان داده شده برای گزینه های دو cryocooler با یک نوار عمودی جدا شده است.
کاربردهای صنعتی
آشکارگر مادون قرمز HOT خنک شده C615H MWIR به طور گسترده ای در بسیاری از زمینه ها مانند NDT، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و موارد دیگر استفاده می شود.
درباره ما
SensorMicro با توجه به نیازهای کاربران، متعهد به توسعه عمیق و بهبود مستمر محصولات مادون قرمز و راه حل های کاربردی است.ما نه تنها محصولات سخت افزاری با کیفیت بالا را ارائه می دهیم بلکه تجربه کاربردی حرفه ای را نیز به اشتراک می گذاریم، ارائه راه حل های سفارشی متناسب با نیازهای منحصر به فرد صنایع مختلف. شبکه خدمات جهانی ما پشتیبانی فنی به موقع و خدمات پس از فروش را تضمین می کند،که ما را به یک شریک قابل اعتماد برای مشتریان در سراسر جهان تبدیل می کند.
سوالات عمومی
1چگونه یک میکروبولومتر سطح فوکال بدون خنک کننده کار می کند؟
با استفاده از اصل اثر حرارتی تابش مادون قرمز، آشکارگر مادون قرمز بدون خنک کردن انرژی تابش مادون قرمز را به انرژی حرارتی با مواد جذب مادون قرمز تبدیل می کند.تا دمای ماده حساس افزایش یابد.پس، a certain physical parameter of the sensitive material changes accordingly and converts into an electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2چه مزایایی از میکروبولومتر VOx بدون خنک شدن دارد؟
آشکارسازان سطح فوکال مادون قرمز بدون خنک کننده نیازی به یک دستگاه مجمع خنک کننده یکپارچه Dewar (IDCA) ندارند و می توانند در دمای اتاق کار کنند. آنها مزایای شروع سریع، مصرف انرژی کم،اندازه کوچک، وزن کم، طول عمر طولانی، هزینه کم و غیره. اگر چه حساسیت آشکارسازان فلز افراخم قرمز غیر خنک شده به اندازه آشکارسازان افراخم قرمز خنک شده، پس از سال ها توسعه،عملکرد هزینه آنها به وضوح بهتر از آشکارگر خنک شده است، که چشم انداز کاربرد گسترده تری دارد.
