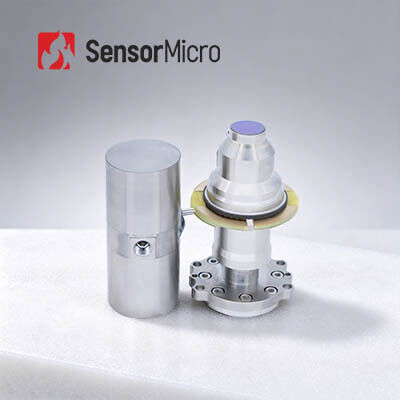

آشکارساز مادون قرمز 1024×768 10μm خنک شده با خنک کننده LS711H برای سیستم های آشکارساز مادون قرمز MWIR
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C1010H |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1024 × 768/10μm | NETD | 20mK (F2)؛ 25mK (F4) |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm مگاوات | وزن | ≤235 گرم |
| مصرف برق ثابت (23℃) | ≤3W | زمان خنک شدن (23 ℃) | ≤3 دقیقه |
| برجسته کردن | آشکارسازهای مادون قرمز خنک شده MWIR,آشکارسازهای مادون قرمز خنک کننده RS046H,آشکارساز mwir انعطاف پذیر |
||
توضیحات محصول
توضیحات محصول
این آشکارساز مادون قرمز خنک شده با دمای بالا C1010H که بر اساس یک خنک کننده کرایوژنیک با کارایی بالا طراحی شده است، رزولوشن 1024×768 و اندازه پیکسل 10μm را ارائه می دهد. عملکرد صفحه کانونی 150K عملکرد تصویربرداری قوی را حفظ می کند و در عین حال به دستاوردهای قابل توجهی در SWaP (اندازه، وزن و توان) دست می یابد. این آشکارساز برای برآورده کردن نیازهای ماموریت های طولانی مدت، ادغام سیستم فشرده و تصویربرداری حرارتی با دقت بالا توسعه یافته است و آن را به یک جزء اصلی قابل اعتماد برای سیستم های مختلف مشاهده حرارتی تبدیل می کند.
ویژگی های اصلی
FPA بزرگتر، اندازه پیکسل کوچکتر
- رزولوشن 1024×768 مگاپیکسل برای میدان دید وسیع
- اندازه پیکسل کوچک 10μm برای وضوح فضایی بالا و تشخیص از راه دور
خنک کننده سریع، مصرف برق کمتر
- زمان خنک کننده تا 3 دقیقه
- مصرف برق پایدار تا 3 وات
قابلیت اطمینان بالا، عملکرد بادوام
- میانگین زمان تا خرابی (MTTF) تا 25000 ساعت
مشخصات محصول
| مدل | C1010H |
|---|---|
| ماده حساس | T2SL |
| رزولوشن | 1024×768 |
| اندازه پیکسل | 10μm |
| پاسخ طیفی | 3.7±0.2μm~4.8±0.2μm |
| NETD معمولی | 20mK(F2) 25mK(F4) |
| حداکثر نرخ فریم | 100Hz |
| نرخ پیکسل موثر | ≥99.5% |
| عدم یکنواختی پاسخ | ≤8% |
| دمای عملیاتی | -45℃~+71℃ |
| خنک کننده کرایوژنیک | LS711H |
| زمان خنک کننده (23℃) | ≤3min |
| حداکثر مصرف برق (71℃) | ≤12W |
| مصرف برق پایدار (23℃) | ≤3W |
| اندازه (mm) | خنک کننده کرایوژنیک: φ26×55.8 دیوار: 33×37.5×70 |
| وزن (گرم) | ≤235 |
کاربردهای صنعتی
آشکارساز مادون قرمز خنک شده با کرایوژنیک C1010H MWIR به طور گسترده در بسیاری از زمینه ها مانند NDT، نظارت بر محیط زیست، نظارت از راه دور، تحقیقات علمی و غیره استفاده می شود.
شریک مورد اعتماد شما در سنجش مادون قرمز
تخصص فنی عمیق
با سالها تجربه در تحقیق، توسعه و کاربرد فناوری سنسور مادون قرمز، ما قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی و تست، و همچنین ادغام سیستم ایجاد کرده ایم. پایه محکم ما به ما امکان می دهد تا به طور مداوم محصولات نوآورانه و قابل اعتماد را ارائه دهیم که نیازهای در حال تحول بازار را برآورده می کنند.
تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز
ما متعهد به پیشبرد پیشرفت های تکنولوژیکی در تصویربرداری حرارتی هستیم و دائماً مرزهای NETD، SWaP و دمای عملیاتی را جابجا می کنیم. محصولات ما به طور مداوم در کاربردهایی در امنیت، نظارت صنعتی، سیستم های هوشمند و موارد دیگر پیشرو هستند.
پورتفولیوی متنوع محصولات
با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد، ما طیف گسترده ای از اجزای تشخیص مادون قرمز را ارائه می دهیم - هم خنک شده و هم بدون خنک کننده - راه حل های سفارشی برای طیف گسترده ای از صنایع ارائه می دهیم.
اعتبارسنجی قابلیت اطمینان دقیق تضمین کننده کیفیت
با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما تحت چندین روش تست در طول تولید قرار می گیرند تا از پایداری و قابلیت اطمینان طولانی مدت اطمینان حاصل شود.
پشتیبانی فنی حرفه ای و خدمات توسعه مشترک
تیم مهندسی ما از نزدیک با تیم های تحقیق و توسعه و محصول مشتریان همکاری می کند تا ادغام سیستم را تسریع کند، کارایی را بهبود بخشد و زمان عرضه به بازار را کوتاه کند. موفقیت شما ماموریت مشترک ماست.
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی است که از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند. این تابش مادون قرمز نامرئی را به یک تصویر حرارتی مادون قرمز قابل مشاهده با توزیع دمای سطح هدف تبدیل می کند. اشیاء مختلف و حتی بخش های مختلف یک شیء یکسان، توانایی تابش و قدرت بازتاب مادون قرمز متفاوتی دارند.
2. تصویربرداری مادون قرمز برای چه مواردی می تواند استفاده شود؟
- دید در شب
- جستجو و نجات
- تست غیر مخرب
- پیشگیری از اپیدمی
- ترموگرافی
- امنیت و نظارت
- آتش نشانی
3. ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً از یک آشکارساز مادون قرمز، لنز مادون قرمز و سخت افزار الکترونیکی با نرم افزار و الگوریتم های جاسازی شده تشکیل شده است. این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
