| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C615M |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512/15μm | NETD | 16mK (F2)؛ 18mK (F4) |
|---|---|---|---|
| محدوده طیفی 8 ~ 14μm | 3.7 ~ 4.8μm مگاوات | دمای عملیات | -45℃~+71℃ |
| حداکثر نرخ فریم | 120 هرتز | نرخ پیکسل موثر | ≥99.76٪ |
| برجسته کردن | آشکارسازهای مادون قرمز سرد 640x512,آشکارسازهای مادون قرمز سرد MWIR,آشکارسازهای RS058 MWIR |
||
توضیحات محصول
بررسی محصول

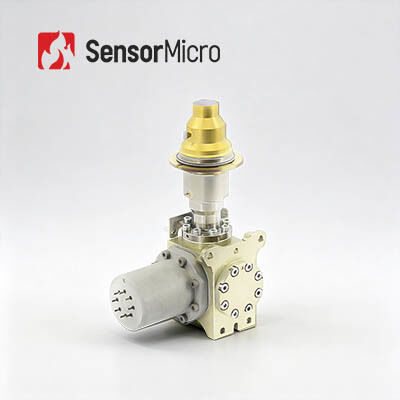

C615M MWIR یک آشکارساز مادون قرمز خنک شده با تلورید کادمیوم جیوه (HgCdTe/MCT) است که بر اساس مشخصات رایج 640×512 / 15 میکرومتر ساخته شده است. این دستگاه برای تقریباً تمام کاربردهای چالش برانگیز، از جمله سیستم‌های نظارتی دوربرد، تصویربرداران حرارتی دستی و دوربین‌های تشخیص نشت گاز مناسب است.
با کار در محدوده طول موج 3.7 تا 4.8 میکرومتر، C615M حساسیت بالا و کیفیت تصویر واضحی را برای تصویربرداری حرارتی با کارایی بالا ارائه می‌دهد. طیف وسیعی از خنک‌کننده‌های کرایو با راندمان بالا برای پیکربندی انعطاف‌پذیر در دسترس هستند و نیازهای متنوعی را برای طراحی سبک، مصرف کم انرژی و قابلیت اطمینان بالا در اجزای اصلی مادون قرمز برآورده می‌کنند.
ویژگی‌های اصلی
کیفیت تصویر شارپ
- یکنواختی عالی تصویر با نرخ پیکسل مؤثر بیش از 99.5٪
- آرایه صفحه کانونی (FPA) پرکاربرد که تصویری واضح و روان ارائه می‌دهد
تطبیق‌پذیری بالا و عرضه قابل اعتماد
- رابط‌های استاندارد با قابلیت تعویض آسان (plug-and-play)
- تولید انبوه با سازگاری قوی و تحویل پایدار
پیکربندی انعطاف‌پذیر برای نیازهای شما
- محدوده پاسخ طیفی، عدد F و رابط نصب قابل تنظیم
- انواع مختلف خنک‌کننده‌های کرایو برای برآورده کردن نیازهای مختلف برنامه
مشخصات محصول
| مدل | آشکارساز مادون قرمز خنک شده C615M MWIR | ||
| ماده حساس | MCT | ||
| وضوح | 640×512 | ||
| اندازه پیکسل | 15 میکرومتر | ||
| پاسخ طیفی | 3.7 میکرومتر ± 0.2 میکرومتر تا 4.8 میکرومتر ± 0.2 میکرومتر | ||
| حالت کار | حالت‌های ادغام Snapshot؛ ITR/IWR؛ حالت پنجره؛ ضد اشباع | ||
| ظرفیت بار | 6.36Me- (ITR)، 4.99Me- (IWR) | ||
| محدوده دینامیکی | ≥75dB | ||
| کانال خروجی | 4؛ تا 10 مگاهرتز در هر خروجی | ||
| حداکثر نرخ فریم | 120 هرتز | ||
| NETD معمولی | F2: 16mK؛ F4: 18mK | ||
| نرخ پیکسل مؤثر | ≥99.76٪ | ||
| عدم یکنواختی پاسخ | ≤8٪ | ||
| خنک‌کننده کرایو قابل تنظیم | RS058 | RS046 | LS734 |
| نوع خنک‌کننده کرایو | خنک‌کننده کرایو استرلینگ چرخشی | خنک‌کننده کرایو استرلینگ چرخشی | خنک‌کننده کرایو استرلینگ خطی |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤6W | ≤5W | ≤10W |
| حداکثر مصرف برق (71 درجه سانتیگراد) | ≤12W | ≤11W | ≤45W |
| منبع تغذیه | 24 ولت DC | 32 ولت DC | 24 ولت DC |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤6 دقیقه | ≤5 دقیقه 30 ثانیه | ≤4 دقیقه |
| حداکثر اندازه (میلی‌متر) | 145×58.5×71 | 120×46.5×81.5 | کمپرسور: Φ46×122 دیوار: Φ40×114 |
| وزن (گرم) | ≤600 | ≤350 | ≤1200 |
| دمای عملیاتی | -45 درجه سانتیگراد تا +71 درجه سانتیگراد | ||
کاربردهای صنعتی
آشکارساز مادون قرمز خنک شده با کرایو C615M MWIR در بسیاری از زمینه‌ها از جمله تست‌های غیرمخرب (NDT)، نظارت محیطی، نظارت دوربرد و تحقیقات علمی کاربرد گسترده‌ای دارد.
درباره سنسورمیکرو
سنسورمیکرو یک تولید کننده و ارائه‌دهنده خدمات پیشرو در جهان در زمینه آشکارسازهای مادون قرمز است که متعهد به ارائه آشکارسازهای تصویربرداری حرارتی خنک شده و بدون خنک کننده با کارایی بالا به مشتریان در سراسر جهان، با پشتیبانی از تجربه عمیق کاربردی حرفه‌ای است.
سنسورمیکرو آشکارسازهای مادون قرمز پیشرفته، هسته‌های دوربین و ماژول‌ها را در فرمت‌ها و باندهای موجی متنوع ارائه می‌دهد. محصولات ما که برای وضوح، حساسیت و کارایی طراحی شده‌اند، به طور یکپارچه در سیستم‌های مختلف ادغام می‌شوند و کاربردهای تصویربرداری و سنجش نسل بعدی را در سراسر صنایع توانمند می‌سازند.
آشکارسازهای سنسورمیکرو به طور گسترده در ترموگرافی، امنیت و نظارت، دید شخصی، خودرو و محصولات مادون قرمز مصرفی استفاده می‌شوند. قابلیت تولید حجمی ما امکان برآورده کردن تقاضای رو به رشد از تمام بازارهای موجود و نوظهور را فراهم می‌کند.
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمع‌آوری اطلاعات در مورد اشیاء به منظور ایجاد تصاویر از آنها یا به دست آوردن اطلاعات دمایی آنها، حتی در محیط‌های با دید کم است.
2. تصویربرداری حرارتی مادون قرمز چگونه کار می‌کند؟
یک سیستم تصویربرداری حرارتی مادون قرمز، تشخیص و شناسایی غیرفعال و بدون تماس را با استفاده از فناوری مادون قرمز انجام می‌دهد. این سیستم تابش مادون قرمز یک صحنه را از طریق یک سیستم نوری مادون قرمز که تابش مادون قرمز را منتقل می‌کند، بر روی یک آرایه صفحه کانونی آشکارساز مادون قرمز متمرکز می‌کند. آشکارساز حرارتی سیگنال‌های تابشی با شدت‌های مختلف را به سیگنال‌های الکتریکی متناظر تبدیل می‌کند که سپس تقویت و پردازش ویدئویی شده و یک تصویر مادون قرمز قابل مشاهده با چشم غیرمسلح را تشکیل می‌دهند.
