ماژول تصویربرداری حرارتی LWIR 384x288/17μm بدون خنک شدن با ترموگرافی و ≤30mK NETD برای کاربردهای صنعتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417RG3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 / 17μm | NETD | ≤30mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 25/30/50 هرتز |
| مصرف برق معمولی | 0.65 وات | ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| برجسته کردن | ماژول سنسور تصویربرداری حرارتی LWIR,ماژول سنسور تصویربرداری حرارتی خنک نشده,ماژول سنسور تصویربرداری حرارتی 30mK |
||
توضیحات محصول

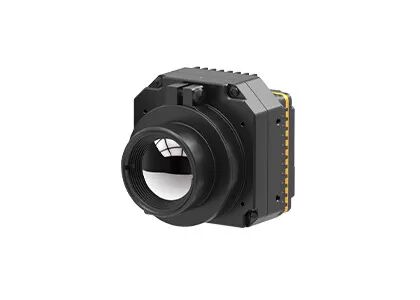

ماژول تصویربرداری حرارتی LWIR 384x288/17μm بدون خنک شدن با ترموگرافی
خلاصه ی محصول
COIN417RG3 یکی از ماژول های دوربین IR حرارتی غیر خنک شده سری COIN-R است که توسط SensorMicro توسعه یافته است. این شامل یک آشکارساز مادون قرمز غیر خنک شده 384x288 / 17μm ، مجموعه کامل اجزای نوری ،مدار پردازش سیگنال حرفه ای و الگوریتم پردازش تصویر.
این ماژول تصویربرداری حرارتی مادون قرمز بدون خنک شدن در زمینه تصویربرداری حرارتی صنعتی و اندازه گیری دمای صنعتی استفاده می شود.محدوده دما قابل تنظیم است تا نیازهای خاص ترموگرافی صنعتی را برآورده کنددقت بالا، ثبات و رابط های استاندارد متعدد آن نیازهای ادغام مختلف را برآورده می کند.
ماژول دوربین مادون قرمز COIN417RG3 می تواند به طور گسترده ای در برنامه های کاربردی تصویربرداری حرارتی مادون قرمز استفاده شود. دقت آن اندازه گیری دقیق را تضمین می کند، در حالی که ادغام سریع،چرخه توسعه ثانویه کوتاه و قیمت مناسب آن را انتخاب ایده آل برای مشتریان OEM می کند.
ویژگی های اصلی
- ویژگی های جامع، مقرون به صرفه
- توسعه یافته بر اساس آشکارسازان IR غیر خنک کننده مقرون به صرفه
- یکپارچه با الگوریتم های پیشرفته پردازش تصویر برای افزایش کیفیت تصویر
- دقت اندازه گیری دمای بالا تا ±2°C یا ±2٪، پشتیبانی از محدوده های دمایی از -20°C تا 150°C و 100°C تا 550°C، قابل تنظیم برای محدوده های طولانی
- گسترش انعطاف پذیر، ادغام سریع
- گزینه های متعدد لنز نوری برای پاسخگویی به نیازهای مختلف برنامه در دسترس است
- از حالت های خروجی متعدد از جمله USB2.0/DVP/LVDS/BT پشتیبانی می کند.656
- خروجی داده های تصویر RAW/YUV، با کنترل پورت سریالی
مشخصات محصول
| مدل | COIN417RG3 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 384*288 |
| اندازه پیکسل | 17μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50Pin: DF40C-50DP-0.4V ((51) ، (HRS، مرد) |
| تخته تمدید | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 0.65W |
| اندازه گیری دمای | |
| دمای کار | -10°C تا +50°C |
| محدوده اندازه گیری دمای | -20°C~+150°C، 100°C~+550°C |
| دقت اندازه گیری دمای | بیشتر از ±2°C / ±2٪ |
| اندازه گیری دمای جزئی | حداکثر، حداقل و میانگین ارزش های خروجی پشتیبانی از مناطق اندازه گیری دما |
| SDK | اندروید / ویندوز / لینوکس؛ تجزیه و تحلیل جریان ویدیو و تبدیل از خاکستری به درجه حرارت |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 25.4*25.4*165 |
| وزن هسته خالی ((g) | 16.6±1 |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی، 5.35 گرمی، 3- محور |
| تاثیر | نصف موج سینوس، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| سطح حفاظت | IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول دوربین حرارتی COIN417RG3 به طور گسترده ای در بازرسی برق، بینایی ماشین، امنیت و نظارت بر ساختمان HVAC، در فضای باز، آتش نشانی و نجات، اجرای قانون و نجات،ADAS و غیره.
شریک قابل اعتماد شما در سنجش مادون قرمز
تخصص فنی عمیق
با سالها تجربه در تحقیق، توسعه و استفاده از تکنولوژی سنسور مادون قرمز، ما توانایی های قوی در طراحی تراشه، ساخت و ساز وبسته بندی و آزمایش، و همچنین ادغام سیستم. پایه محکم ما ما را قادر می سازد تا به طور مداوم محصولات نوآورانه و قابل اعتماد را ارائه دهیم که نیازهای در حال تغییر بازار را برآورده می کنند.
با سالها تجربه در تحقیق، توسعه و استفاده از تکنولوژی سنسور مادون قرمز، ما توانایی های قوی در طراحی تراشه، ساخت و ساز وبسته بندی و آزمایش، و همچنین ادغام سیستم. پایه محکم ما ما را قادر می سازد تا به طور مداوم محصولات نوآورانه و قابل اعتماد را ارائه دهیم که نیازهای در حال تغییر بازار را برآورده می کنند.
تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز
ما متعهد به هدایت پیشرفت های تکنولوژیکی در تصویربرداری حرارتی هستیم، به طور مداوم مرزهای NETD، SWaP و دمای عملیاتی را گسترش می دهیم.محصولات ما به طور مداوم در برنامه های کاربردی در سراسر امنیت پیشرو هستند، نظارت صنعتی، سیستم های هوشمند، و بیشتر.
ما متعهد به هدایت پیشرفت های تکنولوژیکی در تصویربرداری حرارتی هستیم، به طور مداوم مرزهای NETD، SWaP و دمای عملیاتی را گسترش می دهیم.محصولات ما به طور مداوم در برنامه های کاربردی در سراسر امنیت پیشرو هستند، نظارت صنعتی، سیستم های هوشمند، و بیشتر.
مجموعه متنوع محصولات
با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد،ما طیف گسترده ای از قطعات تشخیص مادون قرمز را ارائه می دهیم که برای انواع صنایع مختلف راه حل های سفارشی ارائه می دهند..
با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد،ما طیف گسترده ای از قطعات تشخیص مادون قرمز را ارائه می دهیم که برای انواع صنایع مختلف راه حل های سفارشی ارائه می دهند..
اعتبار سنجی دقیق تضمین کیفیت است
با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما از روش های آزمایش متعدد در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت برخوردار هستند.
با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما از روش های آزمایش متعدد در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت برخوردار هستند.
خدمات پشتیبانی فنی حرفه ای و توسعه مشترک
تیم مهندسی ما با تیم های تحقیق و توسعه و محصولات مشتریان همکاری نزدیک می کند تا یکپارچگی سیستم را تسریع کند، کارایی را بهبود بخشد و زمان ورود به بازار را کوتاه کند. موفقیت شما مأموریت مشترک ما است.
تیم مهندسی ما با تیم های تحقیق و توسعه و محصولات مشتریان همکاری نزدیک می کند تا یکپارچگی سیستم را تسریع کند، کارایی را بهبود بخشد و زمان ورود به بازار را کوتاه کند. موفقیت شما مأموریت مشترک ما است.
پرسش های مکرر
1NETD چيست؟
NETD به "تفاوت دمای معادل سر و صدا" اشاره دارد.این اندازه گیری است که یک آشکارساز تصویربرداری حرارتی قادر به تشخیص تفاوت های بسیار کوچک در تابش حرارتی در تصویر است.NETD معمولاً در میلی کلوین (mK) بیان می شود. معمولاً هرچه تعداد NETD پایین تر باشد، حساسیت حرارتی بالاتر نشان می دهد.
2SWaP3 چيست؟
SWaP3 به اندازه، وزن، قدرت، عملکرد و قیمت اشاره دارد. این روند تکنولوژی صنعت مادون قرمز را نشان می دهد.
3DRI چيست؟
DRI معمولاً به فاصله تشخیص، تشخیص و شناسایی یک سیستم تصویربرداری حرارتی اشاره دارد. این پارامتر مهمی برای قضاوت عملکرد سیستم تصویربرداری حرارتی است.
