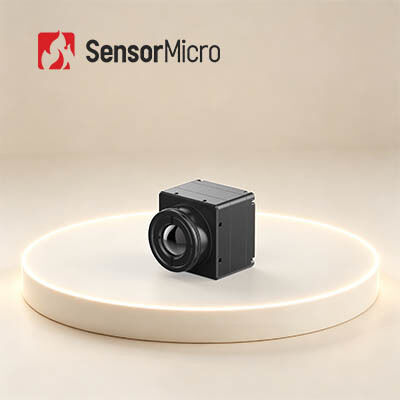

هسته دوربین حرارتی 384x288/17μm با دقت دمای ±2°C یا ±2% برای کاربردهای صنعتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417RG3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 / 17μm | دقت دما | ± 2 ℃ یا ± 2٪ |
|---|---|---|---|
| NETD | ≤30mK | محدوده طیفی | 8 تا 14 میکرومتر |
| نرخ فریم دیجیتال | 25/30/50 هرتز | مصرف برق معمولی | 0.65 وات |
| برجسته کردن | هسته دوربین حرارتی 640x512,هسته دوربین حرارتی GST |
||
توضیحات محصول
هسته دوربین حرارتی 384x288/17 میکرومتر برای اندازهگیری دمای صنعتی
مرور کلی محصول
COIN417RG3 یکی از ماژولهای مادون قرمز ناخنیده سری COIN-R است. این ماژول شامل آشکارساز مادون قرمز ناخنیده 384x288/17 میکرومتر، مدار پردازش سیگنال حرفهای و الگوریتم پردازش تصویر است.
این ماژول تصویربرداری حرارتی مادون قرمز ناخنیده در زمینه تصویربرداری حرارتی صنعتی و اندازهگیری دما کاربرد دارد. محدوده دما برای برآورده کردن الزامات خاص ترموگرافی صنعتی قابل تنظیم است و در عین حال تصاویر حرارتی مادون قرمز واضحی را ارائه میدهد.
ما متعهد به گشودن دیدگاههای جدید برای اندازهگیری دمای صنعتی هستیم. با سالها انباشت فنی و تجربه عملی در اندازهگیری دمای مادون قرمز، ما راهحلهای جامع تصویربرداری حرارتی ماشین را ارائه میدهیم.
ویژگیهای اصلی
ویژگیهای جامع، مقرون به صرفه
- توسعه یافته بر اساس آشکارسازهای مادون قرمز ناخنیده مقرون به صرفه
- ادغام شده با الگوریتمهای پیشرفته پردازش تصویر برای بهبود کیفیت تصویر
- دقت اندازهگیری دمای بالا تا ±2 درجه سانتیگراد یا ±2%، پشتیبانی از محدودههای دمایی -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، قابل تنظیم برای محدودههای گستردهتر
گسترش انعطافپذیر، ادغام سریع
- گزینههای متعدد لنز نوری برای برآورده کردن نیازهای مختلف کاربرد موجود است
- پشتیبانی از چندین حالت خروجی از جمله USB2.0/DVP/LVDS/BT.656
- خروجی دادههای تصویر RAW/YUV، با کنترل پورت سریال
مشخصات محصول
| مدل | COIN417RG3 |
| نشانگرهای آشکارساز مادون قرمز | |
| ماده حساس | VOx |
| وضوح | 384*288 |
| اندازه پیکسل | 17 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راهاندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح عدم یکنواختی (NUC) کاهش نویز سهبعدی (3DNR) کاهش نویز دوبعدی (DNS) فشردهسازی دامنه دینامیکی (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/لاوا/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگینکمان 1/رنگینکمان 2/رنگ/سیاه داغ) |
| نرمافزار کامپیوتر | |
| نرمافزار ICC | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری) |
| برد توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئوی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5~5.5 ولت |
| مصرف برق معمول | 0.65 وات |
| اندازهگیری دما | |
| دمای عملیاتی | -10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| محدوده اندازهگیری دما | -20 درجه سانتیگراد ~ +150 درجه سانتیگراد، 100 درجه سانتیگراد ~ +550 درجه سانتیگراد |
| دقت اندازهگیری دما | بزرگتر از ±2 درجه سانتیگراد / ±2% |
| اندازهگیری دمای جزئی | پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازهگیری دما |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | |
| اندازه هسته برهنه (میلیمتر) | 25.4*25.4*16.5 |
| وزن هسته برهنه (گرم) | 16.6±1 |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیرهسازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | لرزش تصادفی، 5.35grms، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت آترمال: 4.8 میلیمتر/7 میلیمتر/9.1 میلیمتر/13 میلیمتر/19 میلیمتر/25 میلیمتر |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول حرارتی COIN417RG3 به طور گسترده در بازرسی برق، بینایی ماشین، امنیت و نظارت HVAC ساختمان، فضای باز، آتشنشانی و نجات، اجرای قانون و نجات و غیره استفاده میشود.
شریک مورد اعتماد شما در سنجش مادون قرمز
- تخصص فنی عمیق:با سالها تجربه در تحقیق، توسعه و کاربرد فناوری سنسور مادون قرمز، ما قابلیتهای قوی در طراحی تراشه، ساخت ویفر، بستهبندی و تست، و ادغام سیستم داریم.
- تمرکز بر نوآوری:ما متعهد به پیشبرد پیشرفتهای فناوری در تصویربرداری حرارتی هستیم و دائماً مرزهای NETD، SWaP و دمای عملیاتی را جابجا میکنیم.
- پورتفولیوی متنوع محصول:با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد، ما اجزای تشخیص مادون قرمز جامع را برای صنایع مختلف ارائه میدهیم.
- اعتبارسنجی قابلیت اطمینان دقیق:با پشتیبانی از سیستمهای مدیریت کیفیت قوی، محصولات ما تحت رویههای تست متعدد قرار میگیرند تا از پایداری و قابلیت اطمینان طولانی مدت اطمینان حاصل شود.
- پشتیبانی فنی حرفهای:تیم مهندسی ما از نزدیک با مشتریان همکاری میکند تا ادغام سیستم را تسریع بخشد، کارایی را بهبود بخشد و زمان عرضه به بازار را کاهش دهد.
سوالات متداول
تفاوت بین آشکارسازهای مادون قرمز ناخنیده و خنک شده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد: خنک شده و ناخنیده.
آشکارسازهای مادون قرمز ناخنیده در دمای محیط کار میکنند. بر اساس فناوری صنعت نیمههادی، آنها میتوانند در حجم بالا با اندازه کوچک و هزینه کم تولید شوند. آشکارسازهای مادون قرمز ناخنیده به طور گسترده در دستگاههای قابل حمل/دستی/موبایل استفاده میشوند.
آشکارسازهای مادون قرمز خنک شده در واحدهایی بستهبندی میشوند که آنها را در دماهای بسیار پایین با پشتیبانی از خنککنندههای کرایو نگه میدارند. آنها به دلیل سیستمهای خنککننده پیچیده، بزرگتر، گرانتر و کمتر قابل اعتماد از سنسورهای ناخنیده هستند. با این حال، سیستمهای خنک شده فوقالعاده حساس هستند و معمولاً با اپتیکهای با فاصله کانونی طولانی برای دستیابی به ماموریتهای دوربرد کار میکنند.
