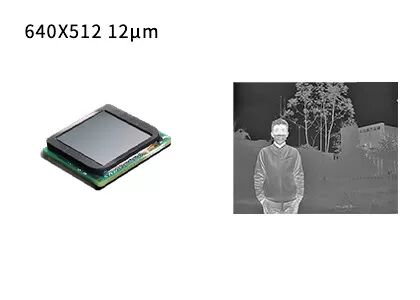

رزولوشن بالا FPA Uncooled IR Detector 640x512 12μm برای دید در شب حرارتی

محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GST612W
مقدار حداقل تعداد سفارش 1000 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 اندازه پیکسل 12μm
بسته بندی بسته بندی سطح ویفر مواد اکسید وانادیوم
اندازه 18x16x2.8 میلی متر وزن < 1.5 گرم
NETD 40 میلیون پوند طول موج 8 ~ 14μm
برجسته

FPA خنک نشده IR Detector

,

خنک نشده IR Detector 640x512

پیام بگذارید
توضیحات محصول
توضیح مختصر



رزولوشن بالا 640x512 / 12μm FPA Uncooled Detector IR برای حرارت دید در شب



توضیحات محصول



آشکارساز تصویربرداری حرارتی خنک نشده GST612W یکی از سری آشکارسازهای بسته بندی سطح Wafer (WLP) است که توسط Global Sensor Technology (GST) توسعه یافته است.



بسته بندی سطح ویفر (WLP) فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل ویفر MEMS است ، سپس خط کشی و برش ایجاد می شود تا یک آشکارساز مادون قرمز واحد ایجاد شود.با استفاده از فناوری بسیار مقرون به صرفه WLP در بازار ، ما به طور کامل SWaP-C و تولید انبوه آشکارسازهای مادون قرمز WLP را بهینه کرده ایم.



وضوح بالا و اندازه پیکسل کاهش یافته (640x512 / 12μm) آشکارساز مادون قرمز GST612W FPA کیفیت تصویربرداری حرارتی بیشتری را تا 327،680 پیکسل امکان پذیر می کند.آرایه بزرگتر آن می تواند تصاویر بیشتری را برای پاسخگویی به نیازهای برنامه های کاربردی با وضوح بیشتر و میدان دید وسیع تر ارائه دهد.



تا کنون ، ما راه حل های مختلف تصویربرداری حرارتی مادون قرمز بالغ و پایدار را در اختیار مشتریان خود قرار داده ایم.برای آشکارسازهای IR WLP ما آسان تر است که در محصولات ترمینال بیشتری ادغام شوند و هزینه را برای مشتریان بسیار کاهش می دهد.



ویژگی های اصلی:



- برنامه های کاملاً بهینه شده SWaP-C

- مناسب برای انواع محصولات مادون قرمز

- طیف گسترده ای از برنامه های کاربردی تصویربرداری حرارتی

- زنجیره تامین سریع با تولید حجم بالا



مشخصات محصول



مدل GST612W
مواد VOx
وضوح 640x512
Pixel Pitch 12μm
محدوده طیفی 8-14μm
NETD <40mK
خروجی دیجیتال دارای 14 بیت ADC داخلی
مسئولیت پذیری معمولی 15mV/K
زمان پاسخ حرارتی <12 میلی ثانیه
نرخ فریم 50/60 هرتز
ابعاد (میلی متر) 18x16x2.8
وزن <1.5 گرم
درجه حرارت عملیات -40 ° C ~ +85 ° C



کاربردهای صنعتی



آشکارساز مادون قرمز خنک نشده GST612W به طور گسترده ای در ترموگرافی ، امنیت و نظارت ، دید در شب حرارتی ، ساختمان هوشمند ، محموله های UAV و غیره استفاده می شود.



رزولوشن بالا FPA Uncooled IR Detector 640x512 12μm برای دید در شب حرارتی 0



درباره فناوری سنسور جهانی



رزولوشن بالا FPA Uncooled IR Detector 640x512 12μm برای دید در شب حرارتی 1



سوالات متداول



1. تصویربرداری حرارتی مادون قرمز چیست؟

در طبیعت ، همه اجسامی که درجه حرارت آنها از صفر مطلق (- 273 ℃) بیشتر است می توانند اشعه مادون قرمز تابش کنند.با استفاده از آشکارساز دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه ، می توانید تصاویر مادون قرمز متفاوتی دریافت کنید که به آنها تصاویر حرارتی نیز گفته می شود.



2. آشکارسازهای مادون قرمز چگونه کار می کنند؟

تابش مادون قرمز که توسط هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود ، سپس آشکارساز مادون قرمز سیگنال تابش با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند ، و سپس از طریق تقویت و پردازش ویدئویی ، تصویر مادون قرمز را ایجاد می کند که توسط دستگاه مشاهده می شود. چشم غیر مسلح.



3. مزایای آشکارسازهای مادون قرمز سرد چیست؟

آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایین کار می کند که توسط خنک کننده شبنم آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دمای ظریف تری را نسبت به آشکارساز مادون قرمز خنک کننده تشخیص دهد.این می تواند اشیاء را در فاصله بسیار طولانی که بیش از ده کیلومتر با ما فاصله دارد شناسایی ، شناسایی و تشخیص دهد.ساختار آشکارساز سرد شده بسیار پیچیده است که هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده دارد.
