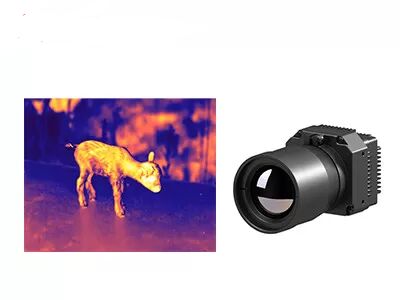

ماژول PLUG1212 Uncooled HD LWIR 1280x1024/12μm برای تصویربرداری حرارتی فوق العاده شفاف
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 20x20x10.4 میلی متر |
برجسته | ماژول تصویربرداری حرارتی فوق شفاف,ماژول HD LWIR خنک نشده,ماژول LWIR 1280x1024 |
ماژول PLUG1212 Uncooled HD LWIR 1280x1024/12μm برای تصویربرداری حرارتی فوق العاده شفاف
PLUG1212 یکی از ماژول های دوربین حرارتی سری PLUG است.هسته های حرارتی سری PLUG محبوب ترین محصولات مادون قرمز هستند که توسط Global Sensor Technology (GSTiR) توسعه یافته اند.آنها برای ارائه تصویربرداری حرارتی واضح، بهترین عملکرد همراه با پیشرفته ترین اتصالات طراحی شده اند.ماژول تصویربرداری حرارتی HD LWIR 1280x1024/12μm VOx خنکنشده کیفیت تصویر و حساسیت دمایی فوقالعادهای را ارائه میکند و در عین حال راحتی عملکرد خنکنشده را ارائه میدهد.
ویژگی کلیدی این ماژول تصویربرداری حرارتی، وضوح تصویر با فرمت بزرگ 1280x1024 پیکسل است که امکان تصویربرداری حرارتی دقیق و دقیق را فراهم می کند.با استفاده از گام پیکسلی 12μm، این ماژول به سطح بالایی از دقت و وضوح در ثبت تغییرات دما دست می یابد.این پیشرفت ها امکان تشخیص و تجزیه و تحلیل بهبود یافته در برنامه های مختلف را فراهم می کند.
- تصویربرداری حرارتی فوق العاده شفاف
- عملکرد پایدار
- پاک کردن کیفیت و جزئیات تصویر
- سازگاری قوی با محیط
مدل | PLUG1212 |
عملکرد آشکارساز IR | |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <30 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز |
زمان راه اندازی | <25 ثانیه |
ویدئوی آنالوگ | / |
ویدیو دیجیتال | HDMI/RAW/YUV/BT1120 |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL، 115200bps |
ولتاژ تغذیه | 5±0.5 ولت |
مصرف برق معمولی | <2.0 وات |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 56x56x40.2 |
وزن | ≤220 گرم |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 19mm/25mm |
ماژول تصویربرداری مادون قرمز PLU1212 به طور گسترده در امنیت و نظارت، فضای باز، آتش نشانی و نجات، اجرای قانون و نجات، ADAS، بارهای پهپاد و غیره استفاده می شود.
1. ماژول حرارتی چیست؟
ماژول حرارتی دستگاهی است که هم شامل یک آشکارساز مادون قرمز و هم وسایل الکترونیکی مرتبط مورد نیاز برای پردازش سیگنال های آشکارساز است.هدف ماژول حرارتی ارائه راه حلی کامل و یکپارچه برای کاربردهای تصویربرداری حرارتی است.
یک ماژول حرارتی معمولاً شامل یک سنسور تصویربرداری حرارتی، یک تراشه پردازش تصویر و سایر اجزاء مانند یک لنز، یک شاتر و یک رابط انتقال داده است.حسگر تصویربرداری حرارتی بسته به سطح حساسیت مورد نظر ممکن است یک آشکارساز مادون قرمز خنک نشده یا خنکشده باشد.تراشه پردازش تصویر عملکردهای مختلف پردازش تصویر مانند کاهش نویز و بهبود تصویر را انجام می دهد و ممکن است ویژگی های اضافی مانند اندازه گیری دما را ارائه دهد.
ماژولهای حرارتی اغلب در کاربردهایی استفاده میشوند که تصویربرداری حرارتی با کیفیت بالا مورد نیاز است، مانند تشخیص پزشکی، بازرسی صنعتی و سیستمهای امنیتی.آنها را می توان در دستگاه های مختلفی مانند دوربین های حرارتی دستی، ماژول های تصویربرداری حرارتی برای هواپیماهای بدون سرنشین و سیستم های دید در شب خودرو یکپارچه ادغام کرد.
