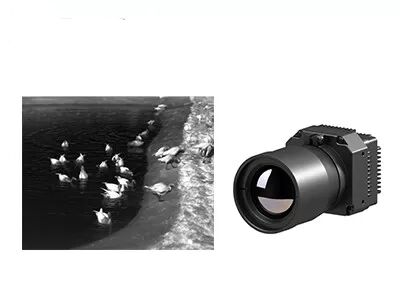

هسته دوربین حرارتی با وضوح و دقت HD 1280x1024 پیشرفته

هسته دوربین حرارتی با وضوح و دقت HD 1280x1024 پیشرفته

PLUG1212R یکی از ماژول های دوربین مادون قرمز خنک نشده سری PLUG-R است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این مبتنی بر آشکارساز مادون قرمز خنک نشده GST1212M با مدار پردازش سیگنال حرفه ای و پلت فرم پردازش تصویر است، تابش مادون قرمز هدف را به طور کامل به داده های دما تبدیل می کند.اندازه گیری دمای آن در دسترس است و محدوده دما را می توان تنظیم کرد، که نیازهای خاص ترموگرافی صنعتی را برآورده می کند.

ماژول تصویربرداری حرارتی Uncooled HD LWIR 1280x1024/12μm VOx طیف وسیعی از اندازه‌گیری دما را ارائه می‌دهد و کاربردهای متنوعی را در زمینه‌هایی مانند بازرسی صنعتی، نظارت و امنیت ممکن می‌سازد.این ماژول با محدوده دمایی که هم دماهای زیر صفر (20- درجه سانتیگراد) و هم محیط های با دمای بالا (تا 550) را پوشش می دهد، نیازهای سناریوهای مختلف تصویربرداری حرارتی را برآورده می کند.

- گام پیکسل: 12μm

- رزولوشن: 1280x1024

- محدوده طیف: 8μm -14μm

- حساسیت بالا: NETD<30mK

- محدوده دما: -20℃~150℃، 100℃~550℃

- دقت دما: ± 2 ℃ یا ± 2٪

- قابلیت اطمینان بالا و سازگاری قوی با محیط.

ماژول تصویربرداری مادون قرمز PLU1212R به طور گسترده در برق قدرت، ماشین بینایی، بازرسی ساختمان، پتروشیمی متالورژی و غیره استفاده می شود.

1. میکروبولومتر چگونه کار می کند؟

میکروبولومتر نوعی حسگر حرارتی است که در دستگاه های تصویربرداری حرارتی استفاده می شود.با استفاده از تغییرات مقاومت الکتریکی ناشی از تغییرات دما، تشعشعات مادون قرمز را تشخیص می دهد.

در اینجا نحوه عملکرد میکروبولومتر آمده است:

یک میکروبولومتر از یک عنصر حساس به مادون قرمز کوچک به نام پیکسل تشکیل شده است.هر پیکسل در اصل یک مقاومت حرارتی با اندازه میکرو است که از ماده ای با هدایت حرارتی عالی، ظرفیت حرارتی کم و ضریب مقاومت دمایی بالا (TCR) ساخته شده است.رایج ترین ماده مورد استفاده برای میکروبولومترها اکسید وانادیم (VOx) یا سیلیکون آمورف است.
