ماژول دوربین حرارتی 1280x1024 درجه صنعتی 12μM با محدوده دمای بالا
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 20x20x10.4 میلی متر |
برجسته | ماژول دوربین حرارتی صنعتی 12uM,ماژول حرارتی صنعتی 1280x1024,ماژول دوربین مادون قرمز صنعتی بدون خنک کننده |

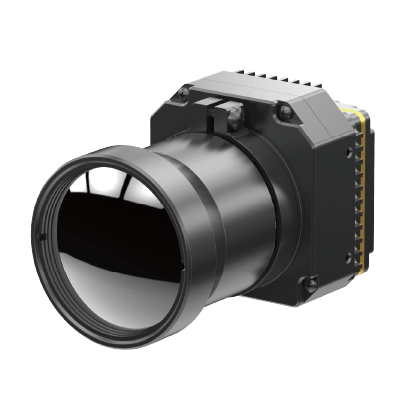

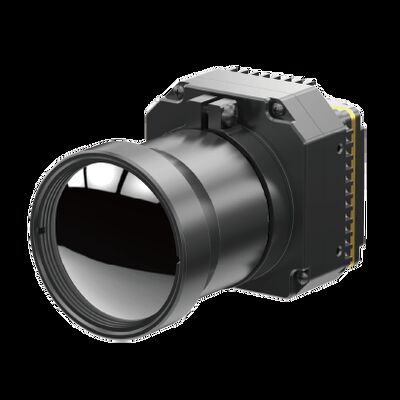

ماژول دوربین حرارتی 1280x1024 درجه صنعتی 12μm با محدوده دمای بالا
PLUG1212R یکی از ماژول های دوربین مادون قرمز خنک نشده سری PLUG-R است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این مبتنی بر آشکارساز مادون قرمز خنک نشده GST1212M با مدار پردازش سیگنال حرفه ای و پلت فرم پردازش تصویر است، تابش مادون قرمز هدف را به طور کامل به داده های دما تبدیل می کند.اندازه گیری دمای آن در دسترس است و محدوده دما را می توان تنظیم کرد، که نیازهای خاص ترموگرافی صنعتی را برآورده می کند.
ماژول تصویربرداری حرارتی Uncooled HD LWIR 1280x1024/12μm VOx طیف وسیعی از اندازهگیری دما را ارائه میدهد و کاربردهای متنوعی را در زمینههایی مانند بازرسی صنعتی، نظارت و امنیت ممکن میسازد.این ماژول با محدوده دمایی که هم دماهای زیر صفر (20- درجه سانتیگراد) و هم محیط های با دمای بالا (تا 550) را پوشش می دهد، نیازهای سناریوهای مختلف تصویربرداری حرارتی را برآورده می کند.
- گام پیکسل: 12μm
- رزولوشن: 1280x1024
- محدوده طیف: 8μm -14μm
- حساسیت بالا: NETD<30mK
- محدوده دما: -20℃~150℃، 100℃~550℃
- دقت دما: ± 2 ℃ یا ± 2٪
- قابلیت اطمینان بالا و سازگاری قوی با محیط.
مدل | PLUG1212R |
عملکرد آشکارساز IR | |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <30 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز |
زمان راه اندازی | <25 ثانیه |
ویدئوی آنالوگ | / |
ویدیو دیجیتال | HDMI/RAW/YUV/BT1120 |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL، 115200bps |
ولتاژ تغذیه | 5±0.5 ولت |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد تا 50 درجه سانتیگراد |
محدوده دما | -20°C~150°C، 100°C~550°C |
دقت دما | ± 2 درجه سانتی گراد یا ± 2 درصد (حداکثر مقدار را بگیرید) |
SDK | ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 56x56x40.2 |
وزن | ≤200 گرم |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 19mm/25mm |
ماژول تصویربرداری مادون قرمز PLU1212R به طور گسترده در برق قدرت، ماشین بینایی، بازرسی ساختمان، پتروشیمی متالورژی و غیره استفاده می شود.
1. ماژول تصویربرداری حرارتی برای هواپیماهای بدون سرنشین چیست؟
ماژول تصویربرداری حرارتی برای هواپیماهای بدون سرنشین یک دستگاه فشرده و سبک وزن است که برای ثبت تصاویر مادون قرمز یا حرارتی از منظر هوایی طراحی شده است.این شامل یک سنسور حرارتی یا دوربین، اپتیک و قابلیت های پردازش تصویر است.ماژول تصویربرداری حرارتی که بر روی یک پهپاد نصب شده است، پهپاد را قادر می سازد تا علائم گرمایی ساطع شده از اشیا یا سطوح را شناسایی و تجسم کند.
ماژولهای تصویربرداری حرارتی برای پهپادها معمولاً ویژگیهایی از قبیل:
سنسور حرارتی با وضوح بالا: این ماژول دارای یک سنسور حرارتی با وضوح بالا است که تشعشعات مادون قرمز ساطع شده از اشیا و محیطها را شناسایی و اندازهگیری میکند.
تصویربرداری حرارتی بیدرنگ: این ماژول ویدئو یا تصویر را در زمان واقعی ارائه میکند و به اپراتورها اجازه میدهد تا هنگام پرواز پهپاد، دادههای حرارتی را نظارت و تجزیه و تحلیل کنند.
ادغام با سیستم های پهپاد: این ماژول به گونه ای طراحی شده است که با پلتفرم های مختلف پهپاد سازگار باشد.این پهپاد می تواند به سیستم های هواپیمای بدون سرنشین متصل شود و امکان انتقال داده ها و ادغام با کنترل پرواز و سیستم های ناوبری را فراهم کند.
