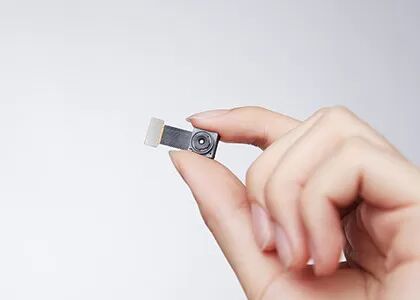

دوربین ماژول تصویربرداری حرارتی LWIR با سایز کوچک OEM 256x192 12μM
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 256x192 | Pixel Pitch | 12 میکرومتر |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | محدوده دما | -20℃~+120℃ (قابل تنظیم) |
NETD | ≤45mK | اندازه | 15x13x6.83 میلی متر |
برجسته | ماژول دوربین حرارتی LWIR,ماژول دوربین تصویربرداری حرارتی OEM,هسته تصویربرداری حرارتی خنک نشده 12uM |
هسته تصویربرداری حرارتی خنک نشده LWIR سبک با وضوح 256x192، اندازه پیکسل 12 میکرومتر
ماژول تصویربرداری مادون قرمز خنک نشده TIMO256 که به عنوان ماژول حرارتی خنک نشده نیز شناخته می شود، یکی از خانواده ماژول دوربین مادون قرمز TIMO است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این شامل یک آشکارساز مادون قرمز با اندازه بسیار کوچک 256x192 / 12μm پکیج سطح ویفر (WLP) است که طول موج های بلند از 8 تا 14 میکرون را پوشش می دهد.
به لطف فناوری WLP، ماژول دوربین مادون قرمز حرارتی TIMO256 به ساختار فوق العاده میکرو، هزینه بسیار کم دست می یابد و در عین حال حساسیت بیشتر و کیفیت تصویر برتر را با قیمت مقرون به صرفه ارائه می دهد و مشتری را قادر می سازد تا مناسب ترین نوع را با توجه به نیازهای خود انتخاب کند.
هسته دوربین حرارتی TIMO256 به دلیل ساختار کاملاً بهینه آن، محبوب است و به طور گسترده در برنامههای تصویربرداری حرارتی مادون قرمز مانند ترموگرافی، پیشگیری از همهگیری، سختافزار هوشمند، AIoT و غیره استفاده میشود.
- آشکارساز: میکروبولومتر خنک نشده WLP
- وضوح: 256x192 / 12 میکرومتر
- اندازه مینیاتوری: 15x13x6.83 میلی متر
- NetD: ≤45mK
مدل | TIMO-256 |
عملکرد آشکارساز IR | |
وضوح | 256x192 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | ≤45mK |
نوع لنز | WLO |
حالت فوکوس | بزرگنمایی ثابت |
HFOV | 1±53 درجه |
عمق میدان | 10 سانتی متر تا بی نهایت |
نرخ فریم | 1 ~ 30 هرتز (قابل تنظیم) |
اندازه گیری دما | |
محدوده دما | -20 درجه سانتیگراد تا +120 درجه سانتیگراد (قابل تنظیم) |
دقت دما | قابل تنظیم (با نیازهای ترموگرافی بدن یا صنعتی) |
رابط/کنترل | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05 ولت |
DVDD | 1.8V±0.05V |
رابط | رابط دیجیتال |
مصرف برق | 70 میلی وات |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 15x13x6.83 (مشخصات برتر خواهد بود) |
دمای عملیات | -20 درجه سانتیگراد ~ +60 درجه سانتیگراد |
دمای ذخیره سازی | -40 درجه سانتی گراد ~ 85+ درجه سانتی گراد |
هسته دوربین حرارتی TIMO256 به طور گسترده ای در بسیاری از زمینه ها مانند ترموگرافی، سخت افزار هوشمند، ساختمان هوشمند، خانه هوشمند، AIoT و غیره استفاده می شود.
1. تصویر حرارتی در مقابل.تصویر بصری
نور مرئی یک موج الکترومغناطیسی است که توسط انسان قابل مشاهده است.محدوده طول موج آن به طور کلی بین 360-400 نانومتر تا 760-830 نانومتر است.این طیف الکترومغناطیسی را طیف مرئی نیز می نامند و محدوده فرکانسی آن 830-750THz~395-360THz است.
مادون قرمز یک موج الکترومغناطیسی با طول موج بین مایکروویو و نور مرئی است.طول موج آن بین 760 نانومتر (nm) تا 1 میلی متر (mm) است.این یک نور نامرئی با طول موج بیشتر از نور قرمز است.فرکانس ها تقریباً در محدوده 430 هرتز تا 300 گیگاهرتز هستند.
2. آشکارساز تصویر حرارتی و تصویر بصری
برای آشکارسازهای اصلی دستگاه تصویربرداری، دستگاههای نور مرئی از آشکارساز CCD و CMOS استفاده میکنند، در حالی که تصویربرداری حرارتی از آشکارساز خنکشده و سرد نشده استفاده میکند.تفاوت اصلی این است که CCD/CMOS نور مرئی می تواند امواج نور را در باند نور مرئی درک کند و آشکارسازهای تصویربرداری حرارتی می توانند امواج نور تابش حرارتی را در باند مادون قرمز حس کنند.آشکارسازهای تصویربرداری حرارتی مادون قرمز با توجه به فرآیندهای مختلف تولید و مواد بسته بندی به انواع مختلفی تقسیم می شوند.احساس ماکروسکوپیک تر این است که آشکارسازهای تصویربرداری حرارتی مادون قرمز گران تر از CCD های نور مرئی هستند.
