هسته دوربین تصویربرداری حرارتی خنک نشده سفارشی 0.7 وات برای بارهای پهپاد
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.7 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD معمولی | ≤40 میلیون | نرخ فریم | 30 هرتز |
برجسته | هسته دوربین تصویربرداری حرارتی خنک نشده,هسته دوربین تصویربرداری حرارتی 0.7 وات,دوربین حرارتی پهپاد سفارشی |

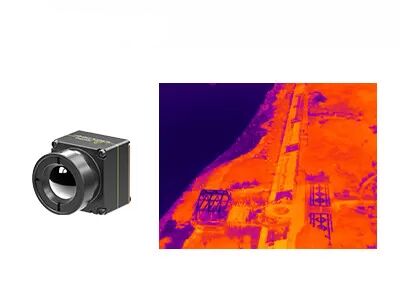

هسته دوربین مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد
به عنوان یک تولید کننده پیشرو در آشکارسازهای مادون قرمز خنک نشده و ماژول های حرارتی، Global Technology یک هسته تصویربرداری حرارتی مادون قرمز با اندازه کوچک و سبک وزن iTL612R Pro را توسعه می دهد که نسخه فشرده هسته دوربین مادون قرمز iTL612R است.
اندازه و وزن هسته دوربین مادون قرمز iTL612R Pro که کاملاً برای SWaP-C (اندازه، وزن و توان، هزینه) طراحی شده است، قبلاً در صنعت پیشرو بوده است..این بهترین انتخاب برای مشتریانی است که هنگام ادغام پهپادهای خود الزامات محدودی در اندازه و وزن دارند.
ماژول حرارتی iTL612R Pro با ارائه آشکارساز مادون قرمز در سطح ویفر 640×512/12 میکرومتر، درجه حفاظت از لنز IP67، نسخه تصویربرداری و اندازهگیری دما، و راهحلهای مختلف SDK، به محدودیتهای فضا با اندازه کوچکتر و وزن سبکتر پاسخ میدهد و باتری طولانیتری را به دست میآورد. عمر با مصرف برق کمتر، بر مشکلات یکپارچه سازی در زمینه الکترونیک مصرفی غلبه می کند و راه حل های بیشتری برای محصولات جمع و جور و قابل حمل ارائه می دهد.
این به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
طراحی فشرده و سبک
• اندازه: 17mm×17mm×22mm (با لنز 9.1mm)
• وزن: 13 گرم (با لنز 9.1 میلیمتری)
• مصرف برق به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مدل | iTL612R Pro |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | ≤40 میلیون |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) نویز زدایی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | RS232-TTL/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/USB2.0 |
ولتاژ تغذیه | 4.0-5.0VV VDC |
مصرف برق معمولی | 0.7 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد ~ 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش |
دقت اندازه گیری دما | بیشتر از ± 2 درجه سانتیگراد یا ± 2٪ (@23 ± ℃) |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | پشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
اندازه (میلی متر) | 17×17×22 (با لنز 9.1 میلیمتری) |
وزن | 13 گرم (با لنز 9.1 میلیمتری) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ + 85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه ها | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
ماژول تصویربرداری حرارتی iTL612R Pro را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
1. میکروبولومتر آرایه صفحه کانونی خنک نشده چگونه کار می کند؟
با استفاده از اصل اثر حرارتی تابشی مادون قرمز، آشکارساز مادون قرمز خنک نشده انرژی تابش مادون قرمز را با مواد جذب مادون قرمز به انرژی گرمایی تبدیل می کند، به طوری که دمای مواد حساس افزایش می یابد.سپس، پارامتر فیزیکی خاصی از ماده حساس بر این اساس تغییر میکند و از طریق مکانیسم تبدیل خاصی که برای تشخیص جسم طراحی شده است، به سیگنال الکتریکی یا سیگنال نور مرئی تبدیل میشود.
2. مزیت آشکارساز مادون قرمز خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع کولر Dewar (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع، مصرف برق کم، اندازه کوچک، وزن سبک، عمر طولانی، هزینه کم و غیره است.اگرچه حساسیت آشکارساز صفحه کانونی مادون قرمز خنک نشده به خوبی آشکارسازهای فروسرخ خنکشده نیست، پس از سالها توسعه، عملکرد هزینه آن آشکارا بهتر از آشکارساز خنکشده است که چشمانداز کاربرد گستردهتری دارد.
