ماژول حرارتی خنک شده با آشکارساز مادون قرمز MCT MWIR 640x512 15μM
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
محدوده طیفی | 3.7 ~ 4.8μm مگاوات | نرخ فریم | 50 هرتز / 100 هرتز |
اندازه | 125x92x67mm | وزن | ≤650 گرم |
برجسته | ماژول حرارتی خنکشده با آشکارساز 640x512,ماژول حرارتی خنکشده MWIR 15μM,ماژولهای دوربین مادون قرمز MCT |

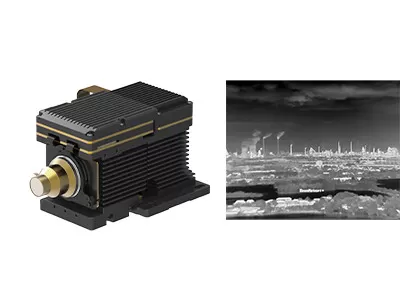

ماژول حرارتی خنکشده با آشکارساز مادون قرمز 640x512 / 15μm MCT MWIR
GAVIN615B یک ماژول تصویربرداری حرارتی موج متوسط است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این شامل یک آشکارساز IR 640x512 / 15 میکرومتر HgCdTe MWIR با خنک کننده RS046، تجهیزات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و شفاف تعبیه شده است.این برای محدوده طیفی از 3.7μm ~ 4.8μm MW موثر است.
GAVIN615B که با کرایو کولر RS046 پیکربندی شده، از نظر اندازه بسیار جمع و جور است، ابعاد آن 125x92x67 میلی متر و وزن آن کمتر از 650 گرم است.مصرف برق پایدار آن به اندازه 12 وات است.با رابط استاندارد صنعتی دوربین لینک، دوربین مادون قرمز یا یکپارچه کننده سیستم می تواند دوربین کامل خود را به راحتی بر اساس ماژول تصویربرداری حرارتی GAVIN615B طراحی یا ادغام کند.
- حساسیت بالا، NETD≤20mK
- تشخیص برد بلند
- نرخ فریم قابل تنظیم
- ادغام آسان در سیستم
مدل | GAVIN615B |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15 میکرومتر |
کرایو کولر | RS046 |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (20 درجه سانتیگراد) | ≤7 دقیقه |
NETD (20 درجه سانتیگراد) | ≤20mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز / 100 هرتز |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | ×1/×2/×4 |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | J30JZ 25 پین |
ویدئوی آنالوگ | رفیق |
ویدیو دیجیتال | 16bit RAW/YUV: خروجی 16bit DVP/Cameralink |
همگام سازی خارجی | همگام سازی خارجی قاب: سطح RS422 |
ارتباط | RS422، 115200bps |
منبع تغذیه | 20 ~ 28 VDC |
مصرف برق پایدار | 12 وات |
ابعاد (میلی متر) | 125×92×67 |
وزن | ≤650 گرم |
دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار |
لنز نوری | |
لنز اختیاری | زوم پیوسته 60 ~ 240 میلی متر / F4 15 ~ 300 میلی متر / F4 21~420mm/F4 35~690mm/F4 |
ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. کرایو کولر برای چه مواردی استفاده می شود؟
کرایو کولرها ماشین هایی هستند که حسگرها را بسیار سرد نگه می دارند تا بتوان در ماموریت های طولانی مدت تصاویر حرارتی گرفت.در بسیاری از کاربردهای پیشرفته، حسگرهایی که تصاویر را ثبت می کنند، به دمای بسیار پایین نیاز دارند.
2. عوامل اصلی برای سنجش کیفیت کرایو کولر چیست؟
عمر طولانی باتری و عملکرد قابل اعتماد عوامل اصلی برای اندازه گیری کیفیت یک کرایو کولر هستند.کرایو کولر GSTiR دارای محدوده دمای عملیاتی گسترده و قابلیت اطمینان عالی است.MTTF (میانگین زمان تا خرابی ها) به 10000 ساعت رسیده است که الزامات عملیات بوت 24*7 را برآورده می کند.
3. MTTF چیست؟
MTTF (میانگین زمان تا شکست) قابلیت اطمینان یک قطعه را اندازه گیری می کند.به شما نشان می دهد که به طور متوسط یک قطعه چقدر قبل از شکستن دوام می آورد و باید آن را تعویض کنید.در سطح پایه، کیفیت قطعاتی را که میخرید به شما میگوید.هر چه بیشتر دوام داشته باشند، ارزش بیشتری از آنها دریافت می کنید.
4. کاربردهای تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در امنیت و نظارت، محموله های پهپاد، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی، ADAS، پیشگیری از بیماری همه گیر، AIoT و غیره استفاده می شود.
