ماژول دوربین مادون قرمز شارپ تصویربرداری حرارتی LWIR 640x512 12μM برای هواپیماهای بدون سرنشین
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.7 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD معمولی | ≤40mK | نرخ فریم | 30 هرتز |
برجسته | ماژول دوربین مادون قرمز LWIR 640x512,ماژول دوربین مادون قرمز تصویربرداری حرارتی شارپ,هسته دوربین حرارتی Drones 12uM |

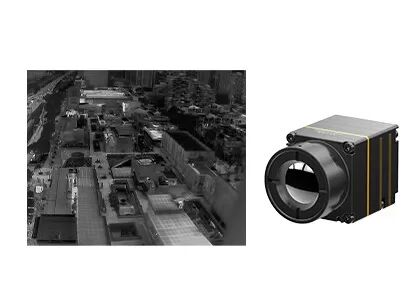

ماژول دوربین مادون قرمز 12μm تصویربرداری حرارتی شارپ LWIR 640x512 برای هواپیماهای بدون سرنشین
هسته دوربین مادون قرمز iTL612R دارای آشکارساز حرارتی مادون قرمز 640x512 / 12μm (WLP) است.این یک ماژول تصویربرداری حرارتی رادیومتری LWIR خنک نشده برای هواپیماهای بدون سرنشین با محدوده طیفی از 8 تا 14 میکرومتر است.
ویژگی های ماژول دوربین حرارتی iTL612 در ارائه تصویر واضح و واضح، اندازه جمع و جور و هزینه کم.ماژول حرارتی خنک نشده iTL612R که برای SWaP کاملاً بهینهسازی شده است، راهحلی قابل اعتماد برای یکپارچهسازی سیستم مادون قرمز با فضای محدود ارائه میکند.ساختار جمع و جور آن به سطح بالایی از همان ماژول مشخصات رسیده است.همچنین دارای یک عملکرد حرارتی اختیاری با محدوده اندازه گیری از -20 ~ 550 ℃ برای اندازه گیری دمای صنعتی است.
ماژول حرارتی iTL612 به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
طراحی فشرده و سبک
• اندازه: 21mm×22.3mm×27.3mm (با لنز 9.1mm)
• وزن: 1.5±20.8 گرم (با لنز 9.1 میلی متری)
• مصرف برق کم به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مدل | iTL612/R |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | ≤40 میلیون |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) نویز زدایی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | RS232-TTL/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/USB2.0 |
ولتاژ تغذیه | 3.3 ولت ± 0.1 ولت VDC |
مصرف برق معمولی | 0.7 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد ~ 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش |
دقت اندازه گیری دما | بیشتر از ± 3 درجه سانتیگراد یا ± 3٪ (@23 ± ℃) |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | پشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
ویژگیهای فیزیکی | |
اندازه (میلی متر) | 21×22.3×27.3 (با لنز 9.1 میلیمتری) |
وزن | 20.8 ± 1.5 گرم (با لنز 9.1 میلیمتری) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ + 85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه ها | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
ماژول تصویربرداری حرارتی iTL612/R را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
1. چگونه وضوح آشکارساز مادون قرمز مناسب را انتخاب کنیم؟
این به نیازها و کاربردهای واقعی محصولات شما بستگی دارد و قیمت نیز عاملی است که باید در نظر گرفته شود.اگر کیفیت تصویر بالا نیست، می توانید آشکارساز مادون قرمز را با وضوح پایین مانند 120x90، 256x192، 400x300 انتخاب کنید.اگر برای اهداف خاص مانند نظارت از راه دور به یک تصویر بسیار واضح نیاز دارید، می توانید یک آشکارساز مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.
2. چگونه شبه رنگ مناسب را برای تصویربرداری حرارتی انتخاب کنیم؟
- سفید خاکستری برای هدف با اختلاف دمای کم مناسب تر است
- قرمز و آبی برای صحنه ای که باید نقاط مشکل پیدا شود مناسب تر است.
- قرمز آهنی پالت رنگ استاندارد صنعت برق است.
توجه: مهم نیست که کدام پالت را انتخاب کنید، دمای حرارتی به هیچ وجه تغییر نخواهد کرد.
3. چگونه یک لنز دوربین حرارتی مادون قرمز مناسب انتخاب کنیم؟
- لنز استاندارد می تواند اهداف معمولی را با فاصله مناسب برآورده کند
- برای لنز تله، برای اهدافی که نسبتا کوچک هستند و باید از فاصله دور دیده شوند مناسب است.
- برای دیدن جزئیات بیشتر از اجسام در فاصله نزدیک، لنز زاویه باز بهتر است.
- لنز ماکرو برای دیدن هدف بسیار ریز با فاصله نزدیک مانند مدار تراشه است.
