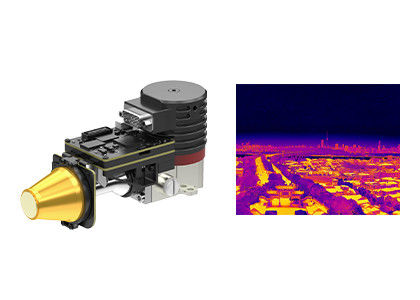

ماژول دوربین خنک‌شده با وضوح بالا OEM MCT MWIR 1280x1024 12um

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل EYAS1212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 1280x1024 پیچ پیکسل 12 میکرومتر
NETD ≤20mK محدوده طیفی 3.7 ~ 4.8μm مگاوات
اندازه 149x58.5x71mm نرخ فریم 1 ~ 100 هرتز قابل تنظیم
برجسته

ماژول دوربین خنک‌شده 1280x1024

,

ماژول دوربین خنک‌شده OEM MCT

,

ماژول‌های دوربین 12 میلی‌متری MWIR

پیام بگذارید
توضیحات محصول
ماژول حرارتی با وضوح بالا EYAS1212



ماژول مادون قرمز خنک‌شده با وضوح بالا 1280x1024 / 12μm MCT MWIR با برد Proximity



توضیحات محصول



EYAS1212 یک ماژول مادون قرمز خنک‌شده آنالوگ-دیجیتال با وضوح بالا است که بر اساس فرمت‌های 1280x1024 با گام IR FPA 12μm است.



این ماژول AD شامل یک برد مجاورتی است که زمان بندی FPA و منابع تغذیه حساس را فراهم می کند.علاوه بر این، رابط Camera Link داده های خام 16 بیتی را خروجی می دهد که ادغام آشکارساز با سیستم را بسیار ساده می کند.



بنابراین، ماژول EYAS1212 AD انجام تست پذیرش سریع بر روی آشکارساز مادون قرمز خنک‌شده GST C1212M 1280x1024@12μm را برای مشتریان OEM آسان می‌کند، توسعه سریع ثانویه را شروع می‌کند و دوره توسعه ماژول‌های مادون قرمز خنک‌شده یا دوربین‌ها یا سیستم‌های حرارتی مادون قرمز کامل مبتنی بر خنک‌شده را کوتاه می‌کند. آشکارسازهای مادون قرمز



ویژگی های اصلی



- آسان برای توسعه و ادغام

- خروجی رابط دوربین 16 بیتی داده خام، کنترل پورت سریال

- ساختار یکپارچه، ابعاد با آشکارساز سازگار است

- 5 ولت تک منبعی

- قابلیت گرفتن هدف متحرک با سرعت بالا



مشخصات محصول



مدل EYAS1212
عملکرد آشکارساز IR
وضوح 1280x1024
Pixel Pitch 12 میکرومتر
کرایو کولر RS058F
محدوده طیفی 3.7μm × 4.8μm مگاوات
زمان خنک شدن (25 درجه سانتیگراد) ≤6 دقیقه
NETD بهینه (20 درجه سانتیگراد) ≤20mK
حالت کار
نرخ فریم 1 ~ 100 هرتز قابل تنظیم
حالت کار عکس فوری;حالت یکپارچه سازی ITR/IWR.حالت ویندوز؛ضد شکوفه
مشخصات برق
رابط خارجی استاندارد QSH 60 پین
ویدیو دیجیتال پیوند دوربین: خروجی داده خام 16 بیتی
همگام سازی خارجی CC1: همگام سازی خارجی INT/Frame.CC2: MC External Sync
ارتباط پورت سریال Cameralink: TFG+/-، TC+/-;9600bps
منبع تغذیه پنل تصویربرداری 1 کانال: 5 ولت
کرایو کولر 1 کانالی: 24 ولت
مصرف برق پایدار 9 وات
ابعاد (میلی متر) 149×58.5×71
وزن ≤680 گرم
دمای کاری -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد
بزرگی ارتعاش لرزش: GJB حمل و نقل با سرعت بالا روی خودرو
شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار



کاربردهای صنعتی



ماژول تصویربرداری حرارتی EYAS1212 به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.



ماژول دوربین خنک‌شده با وضوح بالا OEM MCT MWIR 1280x1024 12um 0



آشکارسازهای مادون قرمز خنک نشده خنک شده

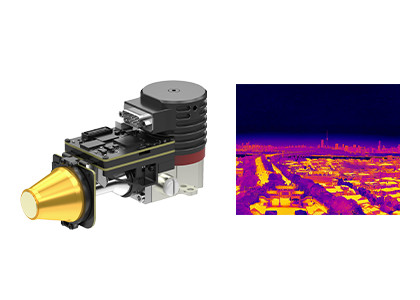

ماژول دوربین خنک‌شده با وضوح بالا OEM MCT MWIR 1280x1024 12um 1



سوالات متداول



1. آشکارساز MCT/HgCdTe چیست؟

MCT که HgCdTe نیز نامیده می شود، به Mercury-Cadmium-Tellurid اشاره دارد که یک ترکیب شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در آشکارسازهای نوری است.آشکارساز MCT/HgCdTe یک آشکارساز نوررسانا است که در یک محیط برودتی کار می کند و می تواند تشعشعات مادون قرمز را تشخیص دهد.نسبت به سنسورهای حرارتی حساس تر است.



2. آشکارساز T2SL چیست؟

T2SL به سوپرشبکه Type-II اشاره دارد که یک ماده مصنوعی با رشد متناوب ناهمگونی دوره ای در اندازه نانومتر است.دارای یکنواختی بالا و ویژگی نوری برتر، مانند جرم موثر الکترون بزرگ، ضریب جذب بزرگ و راندمان کوانتومی بالا.در مقایسه با آشکارساز مادون قرمز MCT، آشکارساز مادون قرمز T2SL دارای یکنواختی مواد خوب، هزینه کم و عملکرد مشابه آشکارساز مادون قرمز MCT در باند موج متوسط ​​و بلند است، اما مزایای زیادی در باند موج بسیار طولانی دارد.



3. تفاوت بین نور کم، IR فعال و تصویربرداری حرارتی چیست؟

نور کم نیاز به نور طبیعی دارد و تصویر نور طبیعی ضعیف را از طریق تقویت کننده تصویر به تصویر الکترونیکی پیشرفته تبدیل می کند.

IR فعال به طور فعال نور مادون قرمز ساطع می کند و از پرتو مادون قرمز منعکس شده توسط هدف استفاده می کند.اختفای بسیار ضعیفی دارد.

تصویربرداری حرارتی به هیچ نوری نیاز ندارد و یک دید در شب مادون قرمز غیرفعال است که تفاوت تشعشعات فروسرخ بین اهداف و صحنه یا قسمت های مختلف یک جسم را تشخیص می دهد.تحت تأثیر تغییرات شرایط نوری اطراف، در طول شب یا حتی در مه، باران و سایر محیط های خشن قرار نگیرد.



4. آیا می توانید تصویربرداری حرارتی را مسدود کنید؟

در بیشتر موارد، شما نمی توانید.اما اشعه مادون قرمز نمی تواند به دیوارها نفوذ کند و همچنین شیشه می تواند IR را مسدود کند.بنابراین، اگر نمی‌خواهید شناسایی شوید، می‌توانید پشت شیشه یا دیوارها پنهان شوید تا تصویربرداری حرارتی را مسدود کنید.
