1280x1024 12μM مگاپیکسل ردیاب FPA خنک کننده با حساسیت بالا

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل C1212M MWIR
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 1280x1024/12μm NETD ≤20mK (F2/F4)
محدوده طیفی 3.7 ~ 4.8μm مگاوات اندازه 149x58.5x71mm
منبع تغذیه 24 ولت DC وزن ≤600 گرم
برجسته

آشکارساز FPA خنک کننده 12 مگاپیکسلی

,

آشکارساز FPA خنک کننده 1280x1024

,

آشکارساز خنک کننده FPA با حساسیت بالا

پیام بگذارید
توضیحات محصول

1280x1024 12μM مگاپیکسل ردیاب FPA خنک کننده با حساسیت بالا

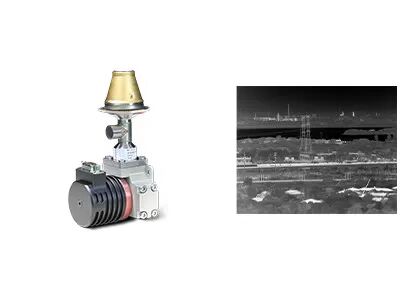

درباره آشکارساز مادون قرمز خنک شده C1212M



آشکارساز FPA خنک شده 1280x1024 / 12μm مگاپیکسلی با مجموعه کولر Dewar یکپارچه



توضیحات محصول



آشکارساز C1212M MWIR MCT FPA دارای وضوح بالا، عملکرد بالا و قابلیت اطمینان بالا است.چهار برابر بیشتر از محصولات معمولی 640x512 پیکسل در همان ناحیه تصویر فعال ارائه می دهد.اندازه پیکسل کاهش یافته 12 میکرومتری آن وضوح فضایی بهتری را ارائه می‌کند و با فوکوس لنز نوری کوتاه‌تر برای دستیابی به ماموریت برد مشابه مطابقت دارد.C1212M یک انتخاب ایده آل برای برنامه هایی است که به عملکرد عالی برد طولانی و تشخیص جزئیات تصویر نیاز دارند.



 ویژگی های اصلی



عملکرد برجسته
• 1280×1024 وضوح بالا برای FOV وسیع تر و مسافت طولانی تر
• اندازه پیکسل 12μm برای وضوح فضایی بهتر



تصویر واضح و شفاف
• حساسیت بالا، NETD معمولی تا 18mK
• یکنواختی خوب، نرخ پیکسل موثر (99.5٪)



طراحی برای کاربردهای خاص
• شماره F را می توان سفارشی کرد
• تضمین عرضه مستمر



مشخصات محصول



مدل C1212M MW
مواد MCT
وضوح 1280x1024
Pixel Pitch 12 میکرومتر
محدوده طیفی 3.7μm × 4.8μm مگاوات
حالت کار عکس فوری، حالت یکپارچه سازی ITR/IWR.حالت ویندوز؛ضد شکوفه
ظرفیت شارژ 6.75Me-/4.8Me-(ITR)
5.25Me-/3.3Me-(IWR)
محدوده دینامیکی حالت ITR≥80dB
حالت IWR≥76dB
تعداد خروجی 4 یا 8;حداکثر 20 مگاپیکسل بر ثانیه در هر خروجی
NETD ≤20mK (F2/F4)
نرخ پیکسل موثر ≥99.5٪
پاسخ غیر یکنواخت ≤8٪
نوع کرایو کولر RS058F
مصرف برق ثابت ≤7 وات
حداکثر مصرف برق ≤17 وات
منبع تغذیه 24 ولت DC
زمان خنک شدن ≤6 دقیقه
وزن ≤600 گرم
ابعاد (میلی متر) 149x58.5x71
دمای کاری -45 درجه سانتیگراد ~ +71 درجه سانتیگراد



کاربردهای صنعتی


آشکارساز مادون قرمز C1212M MWIR که از نظر سرمایشی خنک می شود، به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.

1280x1024 12μM مگاپیکسل ردیاب FPA خنک کننده با حساسیت بالا 0



مزایای ما


1280x1024 12μM مگاپیکسل ردیاب FPA خنک کننده با حساسیت بالا 1


سوالات متداول



1. آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی چیست؟

امواج مادون قرمز را نمی توان با چشم انسان دید.آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی یک دستگاه نوری- الکتریکی برای واکنش به تابش مادون قرمز و انرژی حرارتی و تبدیل آن به سیگنال الکتریکی و سپس خروجی تصاویر حرارتی قابل مشاهده است.



2. WLP چیست؟

WLP به بسته سطح ویفر اشاره دارد.این فرآیند تکمیل بسته‌بندی با خلاء بالا به طور مستقیم بر روی کل ویفر MEMS است، سپس خط‌کشی و برش برای ایجاد یک حسگر مادون قرمز واحد است.آنها همراه با بسته فلزی، بسته سرامیکی، 3 فرمت اصلی بسته بندی آشکارسازهای مادون قرمز خنک نشده هستند.



3. مزیت WLP چیست؟

آشکارسازهای WLP IR به طور ویژه برای برآورده کردن نیازهای کوچک و کم هزینه در استفاده از فناوری مادون قرمز در بازار لوازم الکترونیکی مصرفی طراحی شده‌اند.فناوری حسگر جهانی، با قابلیت ساخت حجم، اکنون انواع راه حل های ماژول مادون قرمز WLP را برای تقویت کاربردهای جدید بیشتر در بازارهای نوظهور ارائه می دهد.
