640x512 15μm ماژول های دوربین خنک کننده RS058 T2SL LWIR Core Core

  • 640x512 15μm Cooled Camera Modules RS058 T2SL LWIR Camera Core
محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل EYAS615L
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 / 15μm NETD m25mKK
محدوده طیفی 7.7 ~ 9.5μm (LW) اندازه 142x58.5x71 میلی متر
برجسته

ماژول های دوربین خنک شده 640x512

,

ماژول های دوربین خنک شده RS058

,

هسته دوربین T2SL LWIR
پیام بگذارید
توضیحات محصول

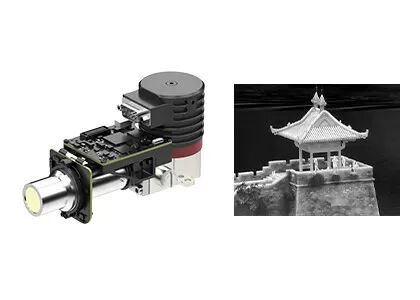

ماژول دوربین خنک شده EYAS615L



ماژول AD خنک شده 640x512 / 15μm RS058 T2SL LWIR ماژول مادون قرمز خنک کننده برای ادغام سریع



توضیحات محصول



ماژول های AD سرد شده سری EYAS دارای عملکرد پیش تقویت کننده برای تبدیل سیگنال آنالوگ از آشکارسازهای IR سرد شده به خروجی جریان دیجیتال ویدئو هستند.با فرمت های وضوح مختلف و باندهای موج مختلف در دسترس است.EYAS615L یکی از اعضای خانواده EYAS با آشکارساز خنک کننده 640x512 / 15μm LWIR و کریوکولر RS058 یکپارچه است.



با استفاده از ماژول AD سری خنک شده EYAS ، برای مشتریان OEM آسان است که تست سریع پذیرش روی آشکارسازهای مادون قرمز GST را انجام دهند ، توسعه ثانویه سریع را آغاز کرده و دوره توسعه ماژول ها را کوتاه کرده و محصولات خود را بر اساس آشکارسازهای مادون قرمز سرد کنند.



فناوری سنسور جهانی پیشرو در تامین کننده آشکارساز مادون قرمز و تولید کننده ماژول دوربین OEM است.مساحت این شرکت 30 هزار متر مربع با اتاق تمیز 20 هزار متر مربع است که می تواند عرضه پایدار محصولات مادون قرمز را برای مشتریان فراهم کند.



ویژگی های اصلی



- توسعه و ادغام آسان

- خروجی رابط Cameralink 16 بیت داده خام ، کنترل پورت سریال

- ساختار یکپارچه ، ابعاد با آشکارساز سازگار است

- منبع تغذیه 5 ولت

- قابلیت ضبط هدف متحرک با سرعت بالا



مشخصات محصول



مدل EYAS615L
عملکرد آشکارساز IR
وضوح 640x512
Pixel Pitch 15μm
کرایوکولر RS058
محدوده طیفی 7.7μm ~ 9.5μm LW
زمان خنک کننده (25 درجه سانتی گراد) .55.5 دقیقه
NETD مطلوب (20 درجه سانتی گراد) m25mKK
حالت کار
نرخ فریم 1 ~ 160 هرتز قابل تنظیم
حالت کار عکس فوری ؛ITR & Interlace Binning Integration mode؛حالت ویندوز ؛ضد شکوفه
مشخصات الکتریکی
رابط خارجی استاندارد QSH 60 پین
ویدئوی دیجیتال پیوند دوربین: خروجی داده های خام 16 بیتی
همگام سازی خارجی CC1: INT/Frame External Sync؛CC2: MC External Sync
ارتباطات پورت سریال Cameraralink: TFG +/-، TC +/-؛9600bps
منبع تغذیه پنل تصویربرداری 1 کانال: 5 ولت
کریوکولر 1 کاناله: 24 ولت
مصرف برق پایدار 9 وات
ابعاد (میلی متر) 148 × 58.5 × 71
وزن 80680 گرم
دمای کار -40 ° C ~ +60 ° C
بزرگی ارتعاش ارتعاش: GJB وسیله نقلیه با سرعت بالا
شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام



کاربردهای صنعتی



ماژول تصویربرداری حرارتی EYAS615L به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.



640x512 15μm ماژول های دوربین خنک کننده RS058 T2SL LWIR Core Core 0



درباره GST مادون قرمز



640x512 15μm ماژول های دوربین خنک کننده RS058 T2SL LWIR Core Core 1



سوالات متداول



1. تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟



در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد ، سرد و خنک.



آشکارساز IR خنک نشده در دمای محیط کار می کند.این بر اساس صنعت نیمه هادی است و بنابراین معمولاً می توان در حجم زیاد با اندازه کوچک و هزینه کم ساخت.آشکارسازهای IR خنک نشده به طور گسترده ای در دستگاه های قابل حمل/دستی/تلفن همراه استفاده می شود.



آشکارسازهای IR خنک شده در واحدی بسته بندی می شوند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط کولر خنک کننده پشتیبانی شود.آنها بسیار بزرگتر ، گرانتر و قابل اعتمادتر از سنسورهای خنک نشده هستند ، عمدتا به دلیل سیستم های خنک کننده پیچیده ای که نیاز دارند.با این حال ، سیستم های خنک شده فوق العاده حساس هستند و معمولاً برای دستیابی به مأموریت دوربرد با اپتیک های فاصله کانونی طولانی کار می کنند.
