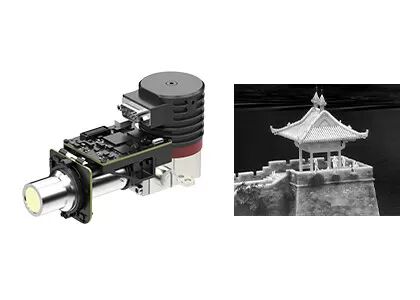

RS058 T2SL دوربین حرارتی هسته 640x512 15μm خنک کننده آشکارساز مادون قرمز

محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل EYAS615L
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 / 15μm NETD m25mKK
محدوده طیفی 7.7 ~ 9.5μm (LW) نرخ فریم 1 ~ 160 هرتز قابل تنظیم
اندازه 148x58.5x71 میلی متر وزن 80680 گرم
برجسته

هسته دوربین حرارتی RS058

,

ادغام آشکارساز مادون قرمز خنک کننده 680 گرم

,

هسته دوربین حرارتی 640x512

پیام بگذارید
توضیحات محصول
طول موج بلند EYAS615L ماژول حرارتی



شتاب دهنده برای 640x512 / 15μm RS058 T2SL LWIR ادغام مادون قرمز خنک کننده



توضیحات محصول



ماژول های AD سرد شده سری EYAS دارای عملکرد پیش تقویت کننده برای تبدیل سیگنال آنالوگ از آشکارسازهای IR سرد شده به خروجی جریان دیجیتال ویدئو هستند.با فرمت های وضوح مختلف و باندهای موج مختلف در دسترس است.EYAS615L یکی از اعضای خانواده EYAS با 640x512 / 15μm T2SL LWIR آشکارساز مادون قرمز و RS058 cryocooler یکپارچه است.



ماژول EYAS615L AD دارای نرخ فریم تا 160 هرتز است که برای برنامه هایی که نیاز به مشاهده بر روی اجسام متحرک دارند ایده آل است.تابلوی مجاورت با EYAS615L باعث می شود تا مشتریان OEM آزمایش سریع پذیرش روی آشکارسازهای GST را انجام دهند ، توسعه ثانویه سریع را شروع کرده و دوره توسعه ماژول ها را کوتاه کرده و محصولات خود را بر اساس آشکارسازهای مادون قرمز سرد کنند.



ویژگی های اصلی



- توسعه و ادغام آسان

- خروجی رابط Cameralink 16 بیت داده خام ، کنترل پورت سریال

- ساختار یکپارچه ، ابعاد با آشکارساز سازگار است

- منبع تغذیه 5 ولت

- قابلیت ضبط هدف متحرک با سرعت بالا



مشخصات محصول



مدل EYAS615L
عملکرد آشکارساز IR
وضوح 640x512
Pixel Pitch 15μm
کرایوکولر RS058
محدوده طیفی 7.7μm ~ 9.5μm LW
زمان خنک کننده (25 درجه سانتی گراد) .55.5 دقیقه
NETD مطلوب (20 درجه سانتی گراد) m25mKK
حالت کار
نرخ فریم 1 ~ 160 هرتز قابل تنظیم
حالت کار عکس فوری ؛ITR & Interlace Binning Integration mode؛حالت ویندوز ؛ضد شکوفه
مشخصات الکتریکی
رابط خارجی استاندارد QSH 60 پین
ویدئوی دیجیتال پیوند دوربین: خروجی داده های خام 16 بیتی
همگام سازی خارجی CC1: INT/Frame External Sync؛CC2: MC External Sync
ارتباطات پورت سریال Cameraralink: TFG +/-، TC +/-؛9600bps
منبع تغذیه پنل تصویربرداری 1 کانال: 5 ولت
کریوکولر 1 کاناله: 24 ولت
مصرف برق پایدار 9 وات
ابعاد (میلی متر) 148 × 58.5 × 71
وزن 80680 گرم
دمای کار -40 ° C ~ +60 ° C
بزرگی ارتعاش ارتعاش: GJB وسیله نقلیه با سرعت بالا
شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام



کاربردهای صنعتی



ماژول تصویربرداری حرارتی EYAS615L به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.



RS058 T2SL دوربین حرارتی هسته 640x512 15μm خنک کننده آشکارساز مادون قرمز 0



مزایای ما

RS058 T2SL دوربین حرارتی هسته 640x512 15μm خنک کننده آشکارساز مادون قرمز 1



سوالات متداول



1. چگونه می توان وضوح مناسب آشکارساز مادون قرمز را انتخاب کرد؟

این بستگی به نیازها و کاربردهای واقعی محصولات شما دارد و قیمت نیز عاملی است که باید در نظر گرفته شود.اگر کیفیت تصویر بالا نیست ، می توانید آشکارساز مادون قرمز با وضوح پایین مانند 120x90 ، 256x192 ، 400x300 را انتخاب کنید.اگر برای اهداف خاصی مانند نظارت از راه دور به تصویر بسیار واضح نیاز دارید ، می توانید آشکارساز مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.



2. چگونه می توان رنگ شبه مناسب را برای تصویربرداری حرارتی انتخاب کرد؟

- سفید خاکستری برای هدف با اختلاف دمای کوچک مناسب تر است

- رنگ قرمز و آبی بیشتر برای صحنه ای مناسب است که باید نقاط مشکل پیدا شود.

- قرمز آهنی پالت رنگ استاندارد صنعت برق است.

توجه: مهم نیست که کدام پالت را انتخاب کنید ، دمای حرارتی به هیچ وجه تغییر نخواهد کرد.



3. چگونه می توان لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کرد؟

- لنز استاندارد می تواند اهداف عادی را با فاصله مناسب برآورده کند

- برای لنزهای تله ، برای اهدافی مناسب است که نسبتاً کوچک هستند و باید از فاصله دور مشاهده شوند

- برای مشاهده جزئیات بیشتر اجسام در فاصله نزدیک ، لنزهای واید بهتر است.

- لنز ماکرو برای دیدن هدف بسیار نازک با فاصله نزدیک ، مانند مدار تراشه است.
