xقدرت خنک کننده | (@100K@20℃) >400mW | مصرف برق پایدار | <3.5W (130mW@100K@20°C) |
---|---|---|---|
دمای کاری | -45℃~+85℃ | اندازه | 45x34x67mm |
وزن | 250 گرم | MTTF | > 10000 ساعت |
برجسته | مونتاژ کولر یکپارچه Dewar,مونتاژ کولر Dewar یکپارچه RS046H |

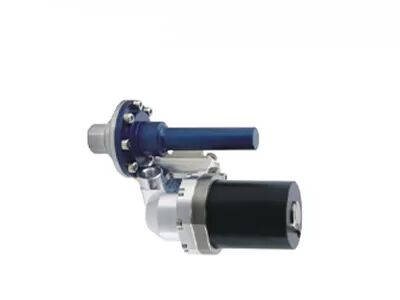

کرایوکولر استرلینگ چرخشی RS046H 400 میلیواتی برای آشکارسازهای مادون قرمز خنکشده
RS046H یک نسخه تقسیم شده از خنک کننده چرخشی RS046 است که توسط Global Sensor Technology (GST) توسعه یافته است.با همان ساختار کمپرسور RS046، فرمت تقسیم RS046H از نظر اندازه حتی کوچکتر است.
انگشت سرد کولر دیوار RS046H قطری برابر با کولر RS046 دارد اما طول کمتری دارد.بهره مندی از طراحی اسپلیت کمپرسور و انگشت سرد، سیستم مادون قرمز با RS046H یکپارچه در طراحی خاص انعطاف پذیر است.علاوه بر این، آشکارساز خنکشده خود از منبع ارتعاش جدا میشود، که بهینه RS046H را در کاربردهایی که نیاز به لرزش بهتر و شرایط خاص دارد، ممکن میسازد.
به دلیل سبک بودن، کوچکسازی و مصرف انرژی کم، ادغام کولر کریو در محصولات ترمینال مختلف آسانتر است که میتواند هزینه را تا حد زیادی کاهش دهد و نیازهای سفارشی متفاوت مشتریان را برآورده کند.
- MTTF - 10000 ساعت
- قدرت خنک کننده: (@100K@20℃)~400mW
- زمان خنک شدن: <5 دقیقه (110J@100K@20℃)
- اندازه کوچک
- نویز پایین
- کم مصرف
مدل | RS046H |
تایپ کنید | کرایو کولر استرلینگ روتاری اسپلیت |
MTTF | 10000 ساعت |
اندازه (میلی متر) |
45×34×67 Φ38×70 |
وزن | 250 گرم |
قدرت خنک کننده | (@100K@20°C) - 400mW |
دمای کاری | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
دمای ذخیره سازی | -56 درجه سانتیگراد ~ +85 درجه سانتیگراد |
مشخصات محیطی | MIL-STD-810 |
ولتاژ ورودی | 24-32VDC |
حداکثر مصرف برق | <12 وات |
مصرف برق ثابت | <3.5W (130mW@100K@20°C) |
زمان خنک شدن | <5 دقیقه (110J@100K@20°C) |
ابعاد انگشت سرد | Φ6.4 میلی متر |
الکترونیک | خارجی |
روش ادغام | IDDCA |
مجموعه کولر یکپارچه Dewar RS046H برای ارائه محیط برودتی برای آشکارسازهای مادون قرمز خنک شده استفاده می شود.
1. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند.با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز مختلفی را دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات مادون قرمزی که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که می تواند توسط دستگاه مشاهده شود. چشم غیر مسلح.
3. آشکارسازهای مادون قرمز خنک شده چه مزایایی دارند؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دمایی ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
