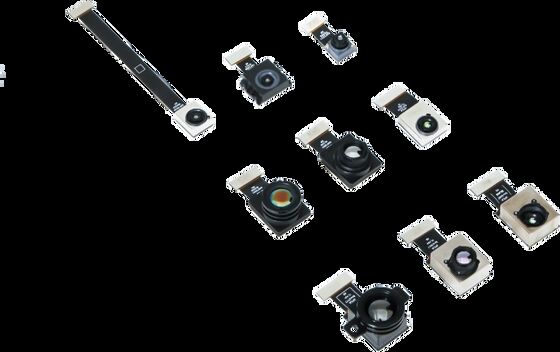

فشرده خنک نشده Longwave 120x90 / 17μm مادون قرمز دوربین حرارتی هسته برای بازارهای نوظهور
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 120 در 90 | Pixel Pitch | 17μm |
---|---|---|---|
NETD | ≤60mK | محدوده طیفی | 8 ~ 14μm |
اندازه | 8.5x8.5x9.16 میلی متر | محدوده دما | -20 ℃ ~+120 ℃ (قابل تنظیم) |
فشرده خنک نشده Longwave 120x90 / 17μm مادون قرمز دوربین حرارتی هسته برای بازارهای نوظهور
ماژول تصویربرداری حرارتی TIMO120 دارای قابلیت رادیومتری است و دارای عملکرد اندازه گیری دمای مادون قرمز غیر تماسی است.این آشکارساز مادون قرمز 120x90 / 17μm سطح ویفر (WLP) و مدار اصلی پردازش تصویر را برای به دست آوردن سریع تصاویر حرارتی از ناحیه مورد نظر و توزیع گرما ادغام می کند.
در مقایسه با ابزارهای سنتی اندازه گیری دما ، هسته حرارتی مادون قرمز TIMO120 حساسیت بیشتری نسبت به آرایه های ترموپایل رایج در طول پیشگیری از همه گیری دارد.همچنین با استفاده از بسته بندی سطح ویفر ، هسته حرارتی TIMO120 در برنامه های تصویربرداری مادون قرمز مقرون به صرفه تر است که نیاز به سخت افزار ، هزینه و اندازه دارد.
Global Sensor Technology عرضه کننده حسگرهای آشکارساز مادون قرمز و هسته های دوربین حرارتی OEM است.ما بیش از 10 سال تجربه در صنایع تصویربرداری حرارتی مادون قرمز داریم.ما تیم خدمات پس از فروش حرفه ای داریم تا به مشتریان پاسخ حرفه ای ارائه دهیم.در صورت هر گونه سوال یا مشکلی ، لطفاً در هر زمان با ما تماس بگیرید ، ما در اولین زمان پاسخگوی شما هستیم.
- اندازه کوچک
- سبک وزن
- قیمت مناسب
- ادغام آسان
- مصرف برق کم
مدل | TIMO-120 |
عملکرد آشکارساز IR | |
وضوح | 120 در 90 |
Pixel Pitch | 17μm |
محدوده طیفی | 8 ~ 14μm |
NETD | ≤60mK |
نوع لنز | WLO |
حالت تمرکز | زوم ثابت |
HFOV | 90 درجه/50 درجه |
عمق میدان | 10 سانتی متر تا بی نهایت |
نرخ فریم | 1 ~ 30Hz (قابل تنظیم) |
اندازه گیری دما | |
محدوده دما | -20 ° C ~ +120 ° C (قابل تنظیم) |
دقت دما | قابل تنظیم (مطابق با الزامات ترموگرافی بدن یا صنعتی) |
رابط/کنترل | |
AVDD | 3.6 ولت ± 0.05 ولت |
VSK/VDET | 4.7 ± 0.05V |
DVDD | 1.8V ± 0.05V |
رابط | رابط دیجیتال |
مصرف برق | 45mW (حالت معمولی) ؛9mW (حالت کم مصرف) |
مشخصه های فیزیکی | |
ابعاد (میلی متر) | 12x10x5.48 (HFOV = 90 درجه) ؛8.5x8.5x9.16 (HFOV = 50 درجه) (مشخصات باید برنده شود) |
درجه حرارت عملیات | -20 ° C ~ +60 ° C |
دمای ذخیره سازی | -40 ° C ~ +85 ° C |
هسته حرارتی خنک نشده TIMO120 به طور گسترده در بسیاری از زمینه ها مانند ترموگرافی ، سخت افزار هوشمند ، ساختمان هوشمند ، خانه هوشمند ، AIoT و غیره استفاده می شود.
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اجسام استفاده می کند.این تابش مادون قرمز نامرئی را با توزیع درجه حرارت سطح مورد نظر به تصویر حرارتی مادون قرمز قابل مشاهده تبدیل می کند.اجسام مختلف و حتی قسمتهای مختلف یک شیء دارای قابلیت تابش متفاوت و قدرت بازتاب مادون قرمز هستند.
2. تصویربرداری مادون قرمز برای چه مواردی قابل استفاده است؟
-دید در شب
جستجو و نجات
-آزمون غیر مخرب
-پیشگیری از حالت اپیدمی
-ترموگرافی
-امنیت و نظارت
-آتش نشانی
…
3. ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً شامل یک آشکارساز مادون قرمز ، لنز مادون قرمز و قطعات الکترونیکی سخت افزاری با نرم افزار و الگوریتم تعبیه شده است.این حداقل واحد دستگاه تصویربرداری حرارتی است.
