میکرو مادون قرمز دوربین حرارتی هسته 120x90 17μm برای خانه هوشمند
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 120 در 90 | Pixel Pitch | 17μm |
---|---|---|---|
محدوده طیفی | 8 ~ 14μm | محدوده دما | -20 ℃ ~+120 ℃ (قابل تنظیم) |
NETD | ≤60mK | اندازه | 8.5x8.5x9.16 میلی متر |
برجسته | هسته دوربین حرارتی 120x90,هسته دوربین حرارتی میکرو مادون قرمز,هسته دوربین حرارتی خانه هوشمند |

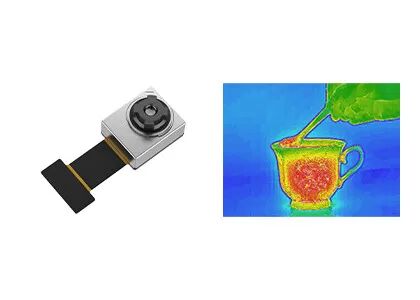

هسته دوربین حرارتی میکرو مادون قرمز 120x90 / 17μm برای خانه هوشمند ، ساختمان هوشمند
ماژول حرارتی مادون قرمز TIMO120 آشکارساز مادون قرمز 120x90 / 17µm سطح ویفر (WLP) را ادغام می کند و برای کاربردهایی با اندازه ، وزن ، قدرت ، هزینه (SWaP-C) بهینه سازی شده است.ساختار فوق العاده مینیاتوری آن به راحتی می تواند در دستگاه های مختلف هوشمند ، تصویرگرهای حرارتی یا پایانه های تلفن همراه با الزامات دقیق از نظر هزینه ، اندازه و وزن ادغام شود.
در مقایسه با ابزارهای سنتی اندازه گیری دما ، ماژول سنسور IR TIMO120 حساسیت بیشتری نسبت به آرایه های ترموپایل رایج در طول پیشگیری از همه گیری دارد.همچنین با استفاده از بسته بندی سطح ویفر ، ماژول دوربین سنسور حرارتی TIMO120 در برنامه های تصویربرداری مادون قرمز مقرون به صرفه تر است که نیاز به سخت افزار ، هزینه و اندازه دارند.
به لطف فناوری WLP ، ماژول حرارتی خنک نشده سری TIMO در بازارهای نوظهور مانند لوازم الکترونیکی مصرفی ترجیح داده می شود.برای ماژول تصویربرداری حرارتی TIMO راحت تر است که در محصولات ترمینال بیشتری ادغام شده و زمان توسعه ثانویه مشتریان کوتاه شود.
- حداقل اندازه 8.5x8.5x9.16 میلی متر
- محدوده دما از -20 ℃ 120+120
- ادغام آسان
- کیت توسعه کامل SDK
- طراحی قدرت کم تا 9mW
مدل | TIMO-120 |
عملکرد آشکارساز IR | |
وضوح | 120 در 90 |
Pixel Pitch | 17μm |
محدوده طیفی | 8 ~ 14μm |
NETD | ≤60mK |
نوع لنز | WLO |
حالت تمرکز | زوم ثابت |
HFOV | 90 درجه/50 درجه |
عمق میدان | 10 سانتی متر تا بی نهایت |
نرخ فریم | 1 ~ 30Hz (قابل تنظیم) |
اندازه گیری دما | |
محدوده دما | -20 ° C ~ +120 ° C (قابل تنظیم) |
دقت دما | قابل تنظیم (مطابق با الزامات ترموگرافی بدن یا صنعتی) |
رابط/کنترل | |
AVDD | 3.6 ولت ± 0.05 ولت |
VSK/VDET | 4.7 ± 0.05V |
DVDD | 1.8V ± 0.05V |
رابط | رابط دیجیتال |
مصرف برق | 45mW (حالت معمولی) ؛9mW (حالت کم مصرف) |
مشخصه های فیزیکی | |
ابعاد (میلی متر) | 12x10x5.48 (HFOV = 90 درجه) ؛8.5x8.5x9.16 (HFOV = 50 درجه) (مشخصات باید برنده شود) |
درجه حرارت عملیات | -20 ° C ~ +60 ° C |
دمای ذخیره سازی | -40 ° C ~ +85 ° C |
ماژول دوربین حرارتی TIMO120 به طور گسترده در بسیاری از زمینه ها مانند ترموگرافی ، سخت افزار هوشمند ، ساختمان هوشمند ، خانه هوشمند ، AIoT و غیره استفاده می شود.
1. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت ، همه اجسامی که درجه حرارت آنها از صفر مطلق (- 273 ℃) بیشتر است می توانند اشعه مادون قرمز تابش کنند.با استفاده از آشکارساز دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه ، می توانید تصاویر مادون قرمز متفاوتی دریافت کنید که به آنها تصاویر حرارتی نیز گفته می شود.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تابش مادون قرمز که توسط هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود ، سپس آشکارساز مادون قرمز سیگنال تابش با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند ، و سپس از طریق تقویت و پردازش ویدئویی ، تصویر مادون قرمز را ایجاد می کند که توسط دستگاه مشاهده می شود. چشم غیر مسلح.
3. مزیت آشکارساز مادون قرمز خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع خنک کننده Dewar Cooler (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع ، مصرف برق کم ، اندازه کوچک ، وزن سبک ، عمر طولانی ، هزینه کم و غیره است.اگرچه حساسیت آشکارساز مادون قرمز خنک نشده به اندازه آشکارسازهای مادون قرمز سرد نیست ، اما پس از سالها توسعه ، عملکرد هزینه آن به وضوح بهتر از آشکارساز خنک شده است ، که چشم انداز کاربرد وسیع تری دارد.
