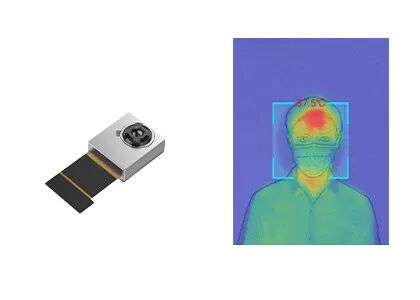

256x192 12μm ماژول دوربین حرارتی CW Uncooled LWIR برای ترموگرافی

  • 256x192 12μm Thermal Camera Module Core Uncooled LWIR for Thermography
محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل TIMO256
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 256x192 مصرف برق 70 میلی وات
محدوده طیفی 8 ~ 14μm Pixel Pitch 12μm
NETD ≤45mK نرخ فریم 1 ~ 30Hz (قابل تنظیم)
برجسته

256x192 ماژول دوربین حرارتی

,

هسته ماژول دوربین حرارتی خنک نشده است
پیام بگذارید
توضیحات محصول
ماژول تصویربرداری حرارتی TIMO256



هسته خنک کننده LWIR 256x192 / 12μm هسته دوربین حرارتی برای ترموگرافی ، برنامه های AIoT



توضیحات محصول



ماژول تصویربرداری IR خنک نشده TIMO256 ، که به عنوان ماژول حرارتی خنک نشده نیز شناخته می شود ، دارای قابلیت رادیومتری بوده و دارای عملکرد اندازه گیری دمای مادون قرمز غیر تماسی است.این شامل یک آشکارساز مادون قرمز 256x192 / 12μm سطح ویفر (WLP) است که طیف مادون قرمز موج بلند (LWIR) را که بین 8 تا 14μm متغیر است ، ضبط می کند.



به لطف فناوری WLP ، ماژول سنسور دوربین TIMO256 IR دارای ساختار فوق العاده کوچک و وزن سبک می باشد در حالی که حساسیت بیشتر و کیفیت تصویر برتر را با قیمتی مقرون به صرفه ارائه می دهد و به مشتری این امکان را می دهد که مناسب ترین نوع را با توجه به نیاز خود انتخاب کند.



Global Sensor Technology (GST) به عنوان یک تامین کننده پیشرو آشکارساز IR خنک کننده حرارتی و ماژول سنسور حرارتی ، راه حل های مختلف تصویربرداری حرارتی مادون قرمز بالغ و پایدار را در اختیار مشتریان قرار داده است.برای ماژول های دوربین حرارتی تصویربرداری توسعه یافته توسط GST آسان تر است که در محصولات ترمینال بیشتری ادغام شوند و هزینه را برای مشتریان بسیار کاهش می دهد.



ویژگی های اصلی



- برنامه های کاملاً بهینه شده SWaP-C

- مناسب برای انواع محصولات مادون قرمز

- طیف گسترده ای از برنامه های کاربردی تصویربرداری حرارتی

- مصرف برق کم



مشخصات محصول



مدل TIMO-256
عملکرد آشکارساز IR
وضوح 256x192
Pixel Pitch 12μm
محدوده طیفی 8 ~ 14μm
NETD ≤45mK
نوع لنز WLO
حالت تمرکز زوم ثابت
HFOV 53 درجه ± 1 درجه
عمق میدان 10 سانتی متر تا بی نهایت
نرخ فریم 1 ~ 30Hz (قابل تنظیم)
اندازه گیری دما
محدوده دما -20 ° C ~ +120 ° C (قابل تنظیم)
دقت دما قابل تنظیم (مطابق با الزامات ترموگرافی بدن یا صنعتی)
رابط/کنترل
AVDD 3.6 ولت ± 0.05 ولت
VSK/VDET 5.0 ± 0.05V
DVDD 1.8V ± 0.05V
رابط رابط دیجیتال
مصرف برق 70 میلی وات
مشخصه های فیزیکی
ابعاد (میلی متر) 15x13x6.83 (مشخصات باید برنده شود)
درجه حرارت عملیات -20 ° C ~ +60 ° C
دمای ذخیره سازی -40 ° C ~ +85 ° C



کاربردهای صنعتی



ماژول تصویربرداری حرارتی TIMO256 به طور گسترده در بسیاری از زمینه ها مانند ترموگرافی ، سخت افزار هوشمند ، ساختمان هوشمند ، خانه هوشمند ، AIoT و غیره استفاده می شود.



256x192 12μm ماژول دوربین حرارتی CW Uncooled LWIR برای ترموگرافی 0



آشکارسازهای IR خنک نشده خنک شده



256x192 12μm ماژول دوربین حرارتی CW Uncooled LWIR برای ترموگرافی 1





سوالات متداول



1. سنسور مادون قرمز / سنسور تصویربرداری حرارتی چیست؟

امواج مادون قرمز را نمی توان با چشم انسان دید.آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی یک دستگاه الکتریکی نوری است که در برابر تابش مادون قرمز و انرژی حرارتی واکنش نشان می دهد و آن را به سیگنال الکتریکی تبدیل می کند و سپس تصاویر حرارتی قابل مشاهده را تولید می کند.



2. WLP چیست؟

WLP به بسته سطح ویفر اشاره دارد.این فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل ویفر MEMS ، سپس خط کشی و برش برای ایجاد یک سنسور مادون قرمز واحد است.همراه با بسته فلزی ، بسته سرامیکی ، آنها 3 فرمت اصلی بسته آشکارسازهای مادون قرمز خنک نشده هستند.



3. مزیت WLP چیست؟

آشکارسازهای IR WLP به طور خاص برای برآوردن نیازهای کوچک و کم هزینه در استفاده از فناوری مادون قرمز در بازار لوازم الکترونیکی مصرفی طراحی شده اند.فناوری سنسور جهانی ، با قابلیت تولید حجم ، در حال حاضر انواع راه حل های ماژول مادون قرمز WLP را برای افزایش کاربردهای جدید بیشتر در بازارهای نوظهور ارائه می دهد.
